收藏本站 | 在线留言 |网站地图 |企业分站欢迎来到科洛结构自防水技术(深圳)有限公司!

logo

科洛结构自防水系统
混凝土内掺科洛无机纳米抗裂防渗剂+外喷永凝液DPS防水剂。
50年免费维修-无机不老化、裂缝自修复,解决开裂不密实问题。

防水剂咨询139-2289-6181

工期节省工期节省
99%
成本节省成本节省
40%
寿命提高寿命提高
400%

永凝液DPS
科洛结构自防水永凝液对基准混凝土性能影响的试验研究之八
返回列表 来源: 发布日期: 2022.04.29 浏览次数:0

结构自防水产品对C30混凝土性能影响的试验研究

2.1 研究方案

为探究科洛永凝液DPS(外涂型产品)和科洛水性无机纳米抗裂防渗剂(内掺型产品)单独及共同使用对C30混凝土性能的影响,设定基准、内掺、外涂和内掺+外涂共四种方式,对C30混凝土抗压强度、抗折强度、碳化性能、抗水渗透压力、抗冻融性能(单面盐冻法)、早期抗裂性能等进行测试及对比分析,测试按照《混凝土物理力学性能试验方法标准》GB/T 50081-2019和《普通混凝土长期性能和耐久性能试验方法标准》GB/T 50082-2009的有关规定执行。

2.2 原材料

结构自防水对C30混凝土性能影响的试验研究用原材料如下:水泥为P.O 42.5水泥,混凝土用砂为Ⅱ区中砂,石子为525mm的连续级配碎石,减水剂为聚羧酸系减水剂(非引气型),拌和水为北京市自来水,科洛结构自防水技术(深圳)有限公司提供的永凝液DPS(外涂型产品)和科洛水性无机纳米抗裂防渗剂(内掺型产品),内掺用量为胶凝材料总质量的2%

2.3 混凝土配合比

 结构自防水C30混凝土性能影响的试验研究用混凝土配合比见表2-1,其中基准组和外涂组试块采用一组配合比,内掺和内掺+外涂组试块采用另一组配合比。

2-1 混凝土配合比

组别

编号

备注

水灰比

砂率/%

P.O42.5水泥/kg

矿粉/kg

粉煤灰/kg

/kg

石子/kg

/kg

PC/

kg

科洛抗裂防渗剂/kg

基准配合比

KS1-1

基准

0.48

43

198

72

90

794

1053

173

4.67

0

KS1-3

外涂

内掺配合比

KS1-2

内掺

0.46

43

198

72

90

794

1053

166

4

7.2

KS1-4

内掺+外涂


1:混凝土坍落度控制在180mm200mmPC用量根据坍落度测试情况进行调整, PC为一次性加入。

2:外涂组试件(编号KS1-3)按基准组配合比搅拌、成型,并按规定龄期浸泡于科洛DPS永凝液中。

3:内掺+外涂组试件(编号KS1-4)按内掺组配合比搅拌、成型,并按规定龄期浸泡于科洛DPS永凝液中。

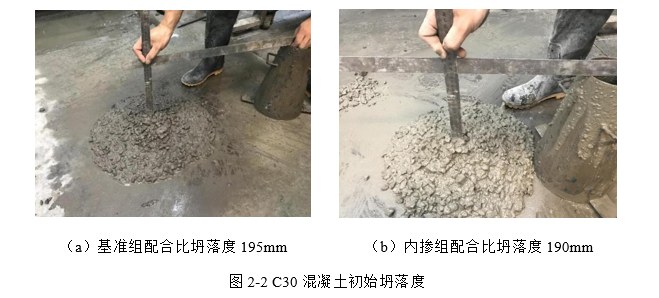

按照表2-1配合比配制的混凝土,初始坍落度结果见下图2-2

微信图片_20220429100346

2.4 科洛产品对C30混凝土抗压强度、抗折强度影响的试验研究

2.4.1 试件成型及养护

抗压强度试验用混凝土试件尺寸为100mm×100mm×100mm,抗折强度试验用混凝土试件尺寸为 100mm×100mm×400mm ,试件浸泡及养护如下表2-2所示。

2-2 抗压、抗折试验用试件浸泡及养护方式

编号

组别

浸泡及养护方式

KS1-1

基准

标准养护至36d28d+1d+1d+6d

KS1-2

内掺

同上

KS1-3

外涂

标准养护至28d龄期,室内干养护1d 。取出后浸泡于科洛DPS永凝液中24h ,浸入液面高出试件不少于10mm(见图2-3) ,取出后,标准养护6d,总龄期计36d

KS1-4

内掺+外涂

同上

微信图片_20220429140806


2.4.2 结果及分析

科洛产品对C30混凝土抗压强度、抗折强度结果,如下表2-3所示。

2-3 科洛产品对C30混凝土抗压强度、抗折强度结果

编号

组别

初始坍落度/扩展度(mm

36d抗压强度/MPa

抗压强度比/%

36d抗折强度/MPa

抗折强度比/%

1

2

3

均值

1

2

3

均值

KS1-1

基准

195/330

51.6

51.7

50.2

51.2

/

5.8

5.6

5.9

5.8

/

KS1-3

外涂

55.6

54.0

54.8

54.8

107

6.0

6.2

6.1

6.1

105

KS1-2

内掺

190/390

52.2

52.7

53.2

52.7

103

6.1

6.4

6.4

6.3

109

KS1-4

内掺+外涂

52.7

53.5

53.4

53.2

104

6.0

6.7

6.2

6.3

109


2-3结果表明,对于C30混凝土,外涂科洛永凝液DPS组较基准组抗压强度比和抗折强度比分别为107%105%,内掺科洛水性无机纳米抗裂防渗剂组较基准组抗压强度比和抗折强度比分别为103%109%,内掺科洛水性无机纳米抗裂防渗剂和外涂永凝液DPS组较基准组抗压强度比和抗折强度比分别为104%109%


联系科洛

  • 139-2289-6181
  • 电话: 0755-84825823
  • 传真:0755-84825823
  • 地址:深圳市龙岗区南联村龙岗大道6001号华特大厦803
科洛结构自防水技术(深圳)有限公司版权所有 备案号:粤ICP备17091046号 粤公网安备 44030702000881号
咨询
