收藏本站 | 在线留言 |网站地图 |企业分站欢迎来到科洛结构自防水技术(深圳)有限公司!

logo

科洛结构自防水系统
混凝土内掺科洛无机纳米抗裂防渗剂+外喷科洛永凝液DPS。
代替卷材-无机不老化、裂缝自修复,解决开裂不密实问题。

全国咨询热线13922896181

工期节省工期节省
100%
成本节省成本节省
40%
寿命提高寿命提高
400%

永凝液DPS

永凝液防水怎么样?永凝液防水材料施工方法及工艺

返回列表 来源: 发布日期: 2022.05.25

凝液DPS除起到一般防水材料所具有的防水功能外,还能防潮、防尘,阻止细菌和霉在混凝土表面的产生;提高混凝土表层的耐用性,不改变和影响混凝土颜色、水泥表面处理漆色彩与结构。它的应用领域不仅仅限于防水工程范围,对于混凝土路面、高速公路、铁路桥墩、桥梁等都有较好的防水效果,寿命跟混泥土同步。

永凝液dps施工工艺

永凝液dps施工

水泥基渗透结晶防水材料使用前需按比例加入水均匀搅拌。

永凝液DPS(水性渗透无机防水剂)在使用前只需用力摇匀直至起泡装入喷雾器中即可喷涂。

施工要求

水泥基渗透结晶防水材料的催化剂与活性化学物质一般在10℃以上可被激活,每平方米用量至少是1.5kg,才能达到0.8mm/㎡涂膜的厚度要求;施工现场不受限制,可以在无通风条件下的室内安全使用,具有天然的成品保护功能。

永凝液DPS(水性渗透无机防水剂)的催化剂与活性化学物质一般在5℃以上即可被激活发生反应,1kg可喷涂4㎡(两道),由于能完全渗透到混凝土的孔隙中,故在混凝土表面不会形成有厚度的涂膜,一般喷涂过量时会在混凝土表面留下白色粉末结晶。

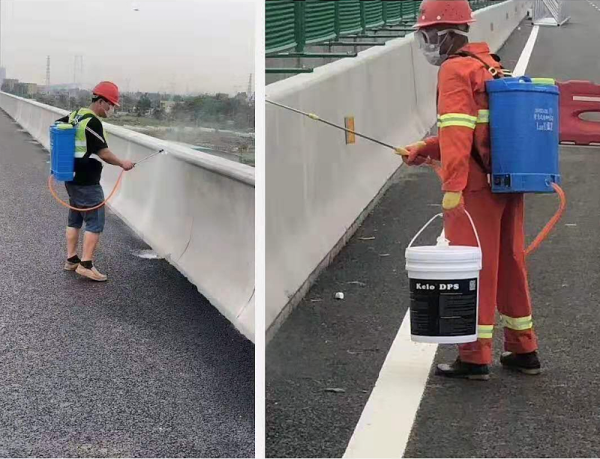

永凝液dps施工现场

施工方式

水泥基渗透结晶型材料一般采用刮涂施工、涂刷施工或干撒施工方式。

(1)刮涂施工:在刮涂施工法中,调配好灰浆是保证防水质量的关键。一般要清水拌料,拌好的灰浆要在30min内用完。已发硬的灰浆不能再用。要严格掌握好水灰比,一般要求3~4份料加入1份水搅拌均匀才能进行施工。

(2)涂刷施工:要调配好灰浆,才能真正起到防水作用。一般要求2~3份料加入1份水搅拌均匀才能进行施工。

(3)干撒施工:一般在未浇筑混凝土拌合物前,以撒干粉形式按一定的用量把该产品撒在垫层上,撒干粉时间为浇筑混凝土30min之前。从实际施工情况来看,干撒的施工方法存在着不能整体防水的隐患。因为,当干撒完成后,在浇筑混凝土的时候,水泥基吸收到大量的水,激起其中的活性化学物质发生化学反应,在垫层上的水泥基有可能渗到强度低的垫层中,当然它也有可能渗透到混凝土结构层中。这就难以确保干撒的水泥基能够均一性和同一性的吸附在混凝土结构层下侧,这就导致防水层出现断层现象,不能起到整体防水效果。

永凝液DPS(水性渗透无机防水剂)一般采用喷涂的施工方式。施工简单,辅助材料少,速度快,人均施工面积可达1000㎡/天。

养护要求

水泥基渗透结晶防水材料涂刷后的养护十分重要,当水泥基渗透结晶防水材料涂层固化到不会被喷洒水损害时就可以开始了,必须精心养护1~2天,每天喷洒水3~5次,或用潮湿透气的粗麻布、草席覆盖三天。施工后48h内,要避免雨淋、霜冻、日光暴晒或4℃以下的长期低温,在空气流通不良或不具备通风条件的情况下(如封闭的矿井或隧道),要采用风扇或鼓风机械协助通风。一般而言,使用水泥基需养护7天后才能进行其他作业,对于容纳高温热量或腐蚀性液体的设施(如污水池),要在养护2~3周后再投入使用。

永凝液DPS(水性渗透无机防水剂)正常的渗透时间为1-2h,终凝时间一般小于400min,所以喷完水基渗透结晶防水材料后30分钟可允许轻度触碰;3h后表面干燥时地面便可行走;喷涂24h后可以进行其他作业。

施工

防水效果

水泥基渗透结晶防水材料与混凝土结构层发生化学反应的过程主要是通过水作为载体不断激活水泥基中的活性化学物质渗透到结构层形成硅晶体密闭混凝土结构层的微细孔缝的。这就意味着,水泥基自身形成的涂层是起不到防水作用的,因为只有这一涂层存在孔隙,水才能通过这些孔隙来激活催化剂参加反应,而水泥基自身含有水泥,催化剂在有限的寿命期限内也可能已经跟水泥基自身反应形成凝胶膜,显而易见,有效渗透到结构层的材料少之又少,同时由于水泥基自身的支撑体是由水泥和砂浆构成的,其强度与混凝土存在相当的差异,故使水泥基涂层与结构层存在分层的危险,难以达到整体防水到效果。

永凝液DPS(水性渗透无机防水剂)由于是水性防水材料,具有亲水性,喷涂即可渗透到混凝土中15-40mm,常规混凝土内部所含的碱量至少是表面区域的361倍,水基渗透结晶防水材料能够渗入到混凝土内部并与碱在有水条件下发生化学反应生成硅凝胶,覆盖毛细孔道。这层硅凝胶经水化变成坚固、透气、玻璃针状结构的物质充满混凝土表面下的所有毛细孔隙,其生成物成为混凝土永远的一部分而不仅仅是表面的涂层,它的渗入能减少混凝土中的含碱量,减缓水泥中的碱和集料中的碱活性矿物成分发生化学反应,并在渗透过程中析出混凝土中的余量水物质和其他杂质,防止外来有害物质的侵入,延缓混凝土的碳化过程,减轻了混凝土的盐碱破坏和腐蚀。只要有水存在的条件下,该过程就会不断重复,直到混凝土完全被密封。它既可以永久防水防潮、抗冻、抗渗,又能缓解混凝土碱骨料反应,密封过的混凝土仍然能够“呼吸”。但由于永凝液DPS不改变混凝土表面的分子结构,所以水滴在混凝土表面仍显示湿润现象,其防水效果不能直观看到,需要借助水基渗透结晶防水材料前后抗渗性对比,才能了解其防水效果。永凝液DPS有极好的渗透性,喷涂永凝液DPS后的混凝土试件的抗渗能力可以从原来的S7提高到S11以上。永凝液DPS还能起到保护混凝土的作用,防止养护过程中出现裂缝。对于已固化后的混凝土裂缝,具有超强的愈合能力。另外,该防水层形成后不易受损,表面无需任何防护。所以说,永凝液DPS所起到的防水效果是整体性的防水效果。

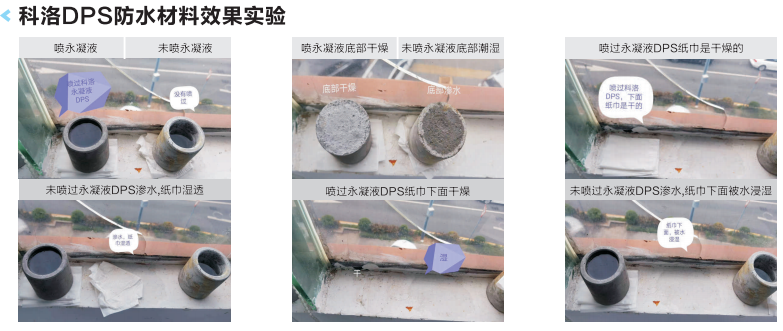

永凝液dpsxiao效果对比

永凝液dps

水泥基渗透结晶防水材料由于有涂层厚度在一定程度上减少外应力对混凝土结构层的破坏;符合环保标准,无毒、无公害。

永凝液DPS(水性渗透无机防水剂)除起到一般防水材料所具有的防水功能外,还能防潮、防尘,阻止细菌和霉在混凝土表面的产生;提高混凝土表层的耐用性,不改变和影响混凝土颜色、水泥表面处理漆色彩与结构。它的应用领域不仅仅限于防水工程范围,对于混凝土路面、高速公路、铁路桥墩、桥梁,喷涂过水基渗透结晶防水材料的,其抗污染能力显著增强,极易清除冰雪,不粘结。可以解决北方地区冬季由于路面桥面积雪需喷洒大量盐水而造成混凝土、钢筋腐蚀破坏和恶化生态环境的问题。所以,对于水基渗透结晶防水材料所起到的作用来说,它不仅起到整体性防水的效果,而且兼具有多重功能,它是混凝土的优良保护剂。

永凝液dps

催化剂的差异

尽管水泥基和水基渗透结晶型防水材料都归属化学反应的渗透结晶型防水材料,也都有各自的活性化学物质即催化剂,但是附在这两种材料的催化剂从化学成份,化学结构,以促进反应的化学性质相差甚远。

水泥基的催化剂是由粉料构成的,在催化剂激活之前,不能有明水,这就要求水泥基材料需要用封闭的的容器包装,因为只要在含水的状态下,水泥基的催化剂就容易激活,并激活反应物质,并且使产品失效。永凝液DPS(水性渗透无机防水剂)的催化剂,是由水溶液配制而成的,它的原液本身就含有水,并且在水的常温状态下,只要没有空气,就不会激活,即使暴露在空气当中,也需要有相当的时间才会由于水的蒸发而产生晶体,从而保证永凝液DPS的渗透结晶型材料在密闭容器下可以长时间存放,而不会变质。这一类型的催化剂,它的激活,必须借助外部的空气,而且还需要有反应物质的存在,才能激活反应物质加速化学反应,达到整体性防水的效果。

联系科洛

  • 13922896181
  • 电话: 0755-84825823
  • 传真:0755-84825823
  • 地址:深圳市龙岗区南联村龙岗大道6001号华特大厦803
咨询
