科洛结构自防水的特点及适用范围

科洛结构自防水采用建筑防水材料无机纳米抗裂剂和永凝液DPS，经过C30混凝土早期抗裂性影响测试，通过密封混凝土结构裂缝自修复，代替卷材无机不老化，节省成本40%，工期与结构同步，寿命100年以上。

一. 性能测试方法

（1）试验宜在温度为（ 20 ±2）℃，相对湿度为（ 60 ± 5） % 的恒温恒湿室中进行。

（2）将混凝土浇筑至模具内后，应将混凝土摊平，且表面应比模具边框略高。可使用平板表面式振捣器或者采用捣棒插捣，应控制好振捣时间，并应防止过振或欠振。

（3）在振捣后，应用抹子整平表面，并应使骨料不外露，且应使表面平实。

（4）应在试件成型后 30min ，立即调节风扇位置盒风速，应使试件表面中心正上方100mm处风速为（ 5 ± 0.5） m/s 。应使风向平行于试件表面盒裂缝诱导器。

（5）应在风吹开始 60min 后喷洒液体，基准组喷洒自来水，外涂组和内掺＋外涂组喷洒科洛永凝液DPS，一共四次，每次间隔 7min ，每次喷洒液体用量相等，喷洒总量按250g/ ㎡计。

（6）试验时间应从混凝土搅拌加水开始计算，应在（ 24 ±0.5） h 测读裂缝。裂缝长度应用钢直尺测量，并应取裂缝两端直线距离为裂缝长度。当一个刀口上有两条裂缝时，可将两条裂缝的长度相加，折算成一条裂缝。

（7）裂缝宽度应采用放大倍数至少 40 倍的度数显微镜进行测量，应测量每条裂缝的最大宽度。

二. 试验过程图片

C30混凝土早期抗裂性能试验进行基准（KS1-1 ）、外涂（ KS1-3）和内掺＋外涂（KS1-4 ）共三组对比试验，单次试验每组试件数为 1个，试验次数为 2 次。

    （1）第一次试验

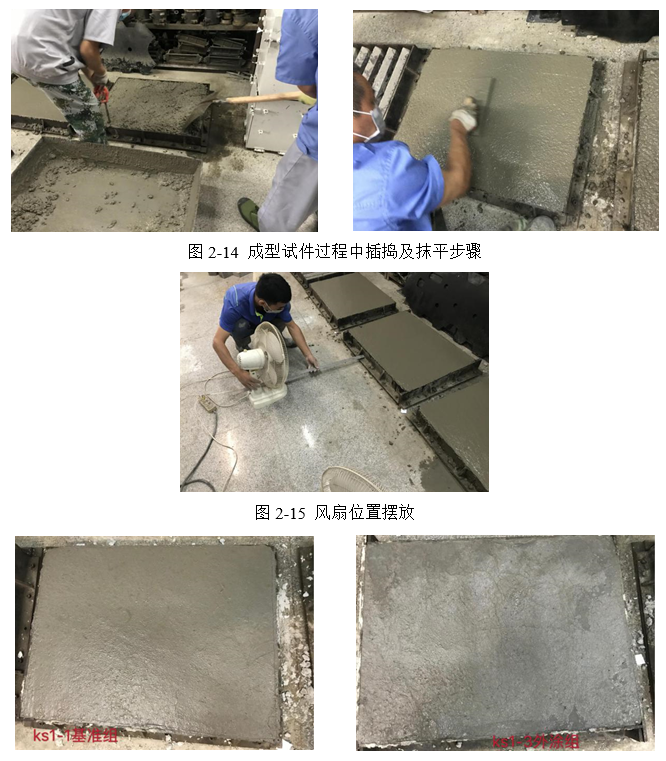

第一次试验，成型试件过程中插捣及抹平步骤见图2-14，摆放风扇位置见图 2-15 ，喷洒液体过程见图2-16。

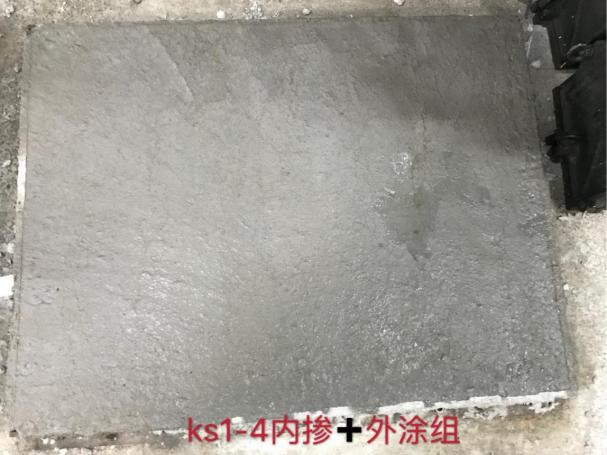

图2-16 喷洒液体过程图

（2）第二次试验

第二次试验，成型试件过程中插捣及抹平步骤见图2-17，开启风扇风吹步骤见图 2-18 ，喷洒液体过程见图2-19。

三. 结果及分析

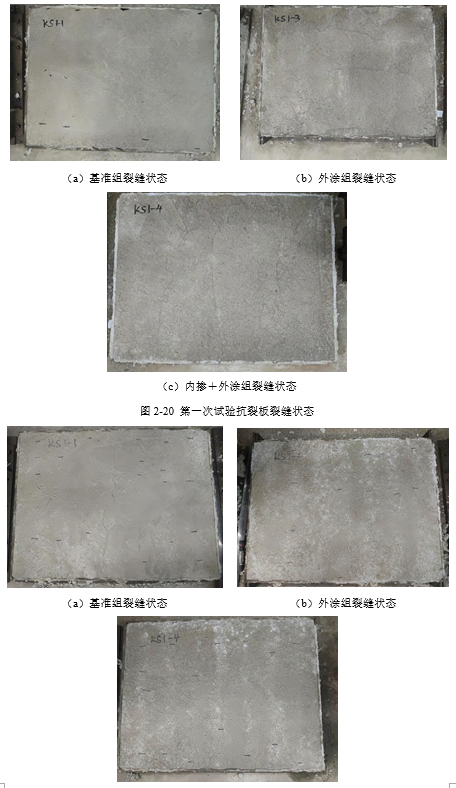

第一次试验抗裂板裂缝状态见图2-20，第二次试验抗裂板裂缝状态见图 2-21 。

科洛产品对C30混凝土早期抗裂性能的影响结果，如下表 2-10 所示。

表2-10 科洛产品对C30混凝土早期抗裂性能的影响

表2-10结果表明，对于 C30 混凝土，基准组早期开裂面积为1205mm² /m² ，外涂科洛永凝液 DPS 组早期开裂面积为 426mm² /m² ，内掺科洛水性无机纳米抗裂防渗剂和外涂科洛永凝液 DPS 共用组早期开裂面积为553mm² /m² 。
