收藏本站 | 在线留言 |网站地图 |企业分站欢迎来到科洛结构自防水技术(深圳)有限公司!

logo

科洛结构自防水系统
混凝土内掺科洛无机纳米抗裂防渗剂+外喷永凝液DPS防水剂。
50年免费维修-无机不老化、裂缝自修复,解决开裂不密实问题。

防水剂咨询139-2289-6181

工期节省工期节省
99%
成本节省成本节省
40%
寿命提高寿命提高
400%

科洛防水剂

建筑与市政工程防水通用规范GB55030-2022详解

返回列表 来源: 发布日期: 2022.11.28 浏览次数:0

建筑与市政工程防水通用规范在2023年4月1日正式实施,全文强制执行,现摘出最重要的几条如下

一、建筑与市政工程防水通用规范GB55030-2022

建筑与市政工程防水通用规范GB55030-2022


地下工程防水设计年限必须是大于或等于50年,一般建筑结构设计寿命要求是50年,重要建筑是100年,所以说地下防水设计使用年限不应低于结构使用年限,即:大于等于50年。

二、防水等级设防要求

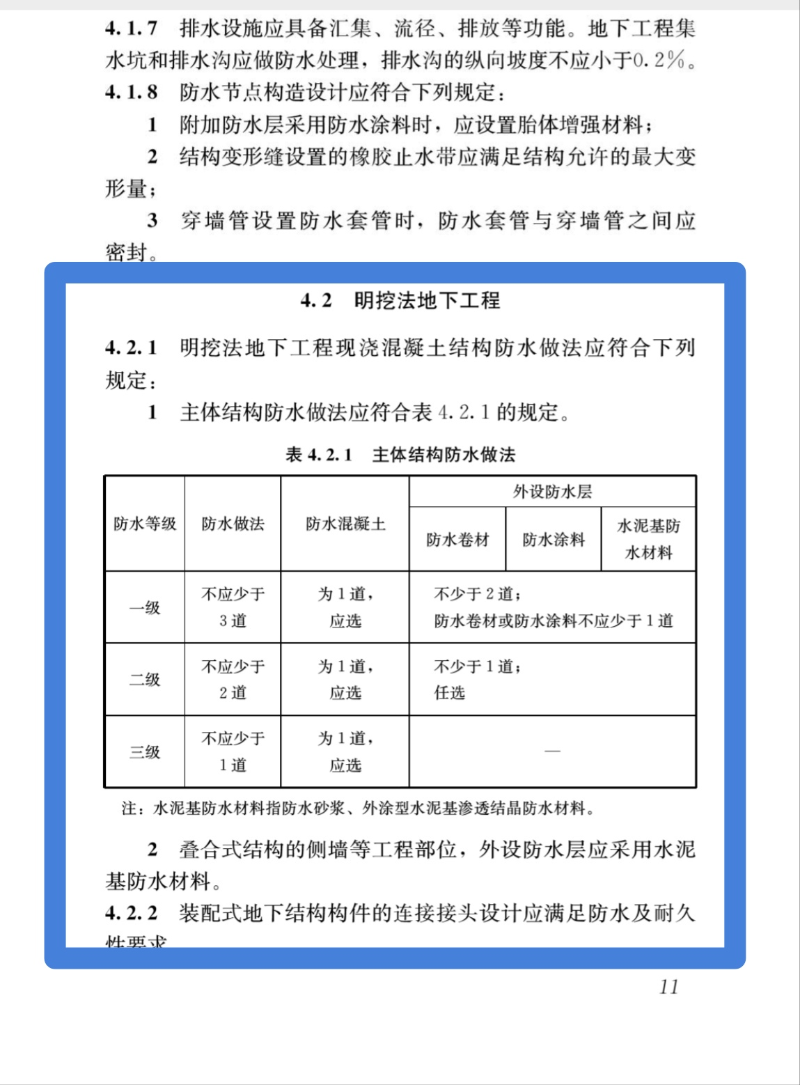

建筑与市政工程防水通用规范GB55030-2022B

一级防水,除防水混凝土必选外,还需要2道外设防水层。2道防水层其中一道必须是卷材或者是涂料。比如不能2道全部都是水泥基材料,2道可以全部都是卷次或涂料,也可以一道卷材一道涂料等组合方式。但是卷材或涂料必须用一道。

建筑与市政工程防水通用规范GB55030全文下载---->>>扫码下载---->>>点击下图下载

GB55030-2022建筑与市政工程防水通用规范


关于新技术应用

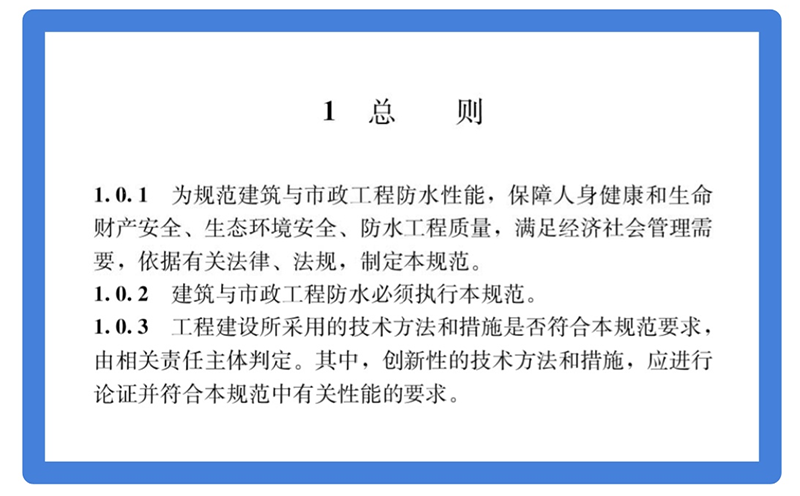

建筑与市政工程防水通用规范GB55030-2022

新技术新产品可以使用吗?可以,请专家论证即可。

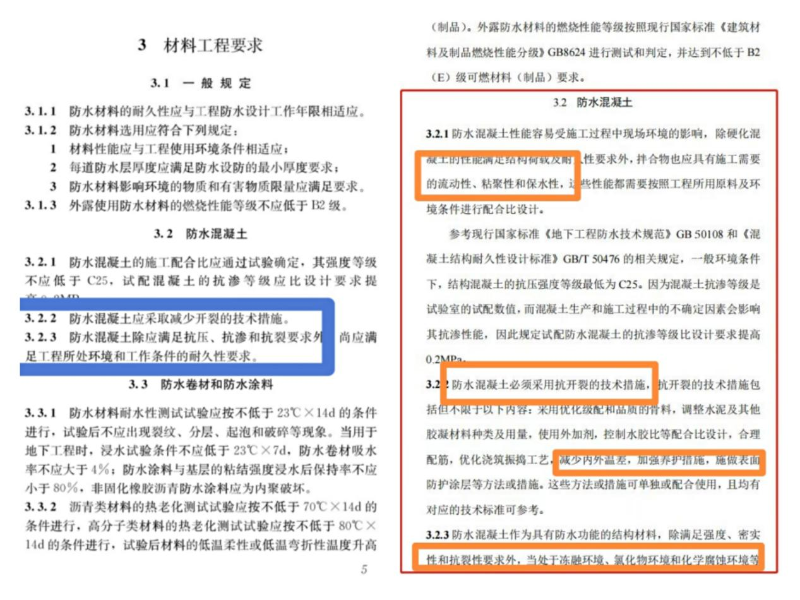

关于防水混凝土的要求

关于防水混凝土的要求

强条对防水混凝土提出了更高的要求,明确指出防水混凝土必须减少混凝土开裂的措施。对混凝土的和易性(流动性,黏聚性、保水性)都做了说明。因为很简单,防水要达到50年甚至是100年,光靠2道外防水根本做不到,必须依靠混凝土本身,影响混凝土耐久性主要因素就是混凝土开裂和混凝土不密实(蜂窝、孔洞、麻面)这些问题的出现也主要是因为混凝土和易性不好而造成。

所以强条上这么要求,非常正确。


中国建筑防水协会发文

中国建筑防水协会发文


科洛防水率先承诺

科洛防水率先承诺


为什么科洛防水可以承诺50年内免费维修?

这是因为科洛刚性防水源于美国1899,由美国著名化学家霍尔发明,用于二战时期美国地下军事掩体抗裂防渗,防水防潮,历经100多年使用验证。科洛防水全球148个国家累计施工面积高达98亿平米。被广泛用于美国海军陆队博物馆、德国亚琛大教堂、德国柏林奥林匹克体育场、韩国体育馆、伦敦西斯罗机场、古巴哈瓦那防浪堤等世界著名工程。

采用科洛结构自防水技术(内掺+外喷)即混凝土内掺科洛抗裂防渗剂,外喷科洛永凝液DPS防水剂。关键是:材料无机不老化,科洛内掺材料解决了温缩开裂,增加了混凝土和易性,避免了混凝土蜂窝、孔洞、麻面。外喷科洛DPS材料通过与混凝土反应,密封混凝土结构,使得混凝土变得厚实。解决了卷材搭出容易失效,卷材易老化,治标不治本问题。


科洛内掺产品:科洛抗裂防渗剂介绍

①该产品是液体的,可在混凝土搅拌站直接掺入(掺量按照胶凝材料的2%,1立方大约8公斤左右)。

掺完以后混凝土泵送时不阻泵,不离析、不泌水,可达到几乎自密实混凝土要求。(对于搅拌站可省去膨胀剂、泵送剂)。浇筑出来的混凝土没有蜂窝、孔洞、麻面等。更重要的是可以解决混凝土的温度裂缝,干缩。提高混凝土后期的抗压强度和抗折强度。

非常适合桥梁、隧道、高铁、地铁、污水厂、水电站等一切混凝土主体结构。


科洛无机纳米抗裂防渗剂专有的铝钙抑制剂,可选择性的抑制C3A(铝酸三钙)早期的快速水化,可大幅度降低水泥早期水化热,降低早期最大水化热峰值,缓解了混凝土结构内外温度差,使混凝土内外温度几乎一致。避免或减少了温度裂缝和干缩裂缝,同时能够使得C2S(硅酸二钙)和C3S(硅酸三钙)充分水化,提高后期强度90天可提高到160%,极限拉伸值提高到120%。使混凝土具有更好的和易性,避免容易出现的蜂窝、孔洞、麻面,对混凝土细小裂缝具有二次自修复作用。

使用科洛无机纳米抗裂防渗剂产品5大好处:

 ①解决温度裂缝;

 ②解决蜂窝、孔洞、麻面;

 ③提高后期抗压抗折强度;

 ④增加混凝土和易性(流动性、保水性,黏聚性);

 ⑤提高混凝土耐酸碱、使用寿命。

科洛外喷产品介绍

①科洛永凝液DPS防水剂

科洛永凝液DPS是一种水基性含有催化剂和活性化学物质的防水材料,能迅速有效地与混凝土结构层中的氢氧化钙、氯化钙、硅酸钙等反应,形成惰性晶体嵌入混凝土的毛细孔,密闭微细裂缝,从而极大地增强混凝土表层地密实度和抗压强度。这种反应分成两个阶段:第一个阶段,会在孔隙及毛细孔隙产生一种硅石凝胶膜,当硅石凝胶膜种地水分蒸发后,会固化成一种晶体状的结构。第二阶段,透过这种化学反应,固化形成的晶体将嵌入到混凝土地毛细孔中和微小缝隙,达到永久密封混凝土,提高致密性,并且同时也为混凝土提供良好的透气性能。在混凝土干燥状态下,结晶物质是休眠的,遇水时,结晶物再次膨胀,填充混凝土毛细孔,阻挡水分渗入,这一循环只要遇水即可反复进行,对混凝土进行永久密封。

使用科洛永凝液DPS防水剂产品5好处

①能够修复0.6mm以内的裂缝;

②提高抗渗等级,抗压强度,大幅度提高混凝土密实度

③抗风化、碳化、氯离子侵蚀;

④提高混凝土碱性;

⑤无机不老化,遇水被激活,周而复始,往复循环。


下面重点介绍科洛抗裂剂

1、混凝土内掺科洛水性无机纳米抗裂防渗剂,按胶凝材料重量的0.5%在搅拌站或现场罐车加入,可大幅度提高混凝土和易性及保塌落性能(可做到2小时0塌损)避免或减少混凝土出现开裂(温度裂缝,干缩裂缝)并可提高混凝土极限拉伸值,让混凝土变得更有韧性,极限拉伸值可达到基准混凝土120%左右,提高了混凝土的抗拉强度,有利减少混凝土温度裂缝和收缩变形带来的开裂。

2产品性能验证

①对混凝土开裂的抑制效果验证

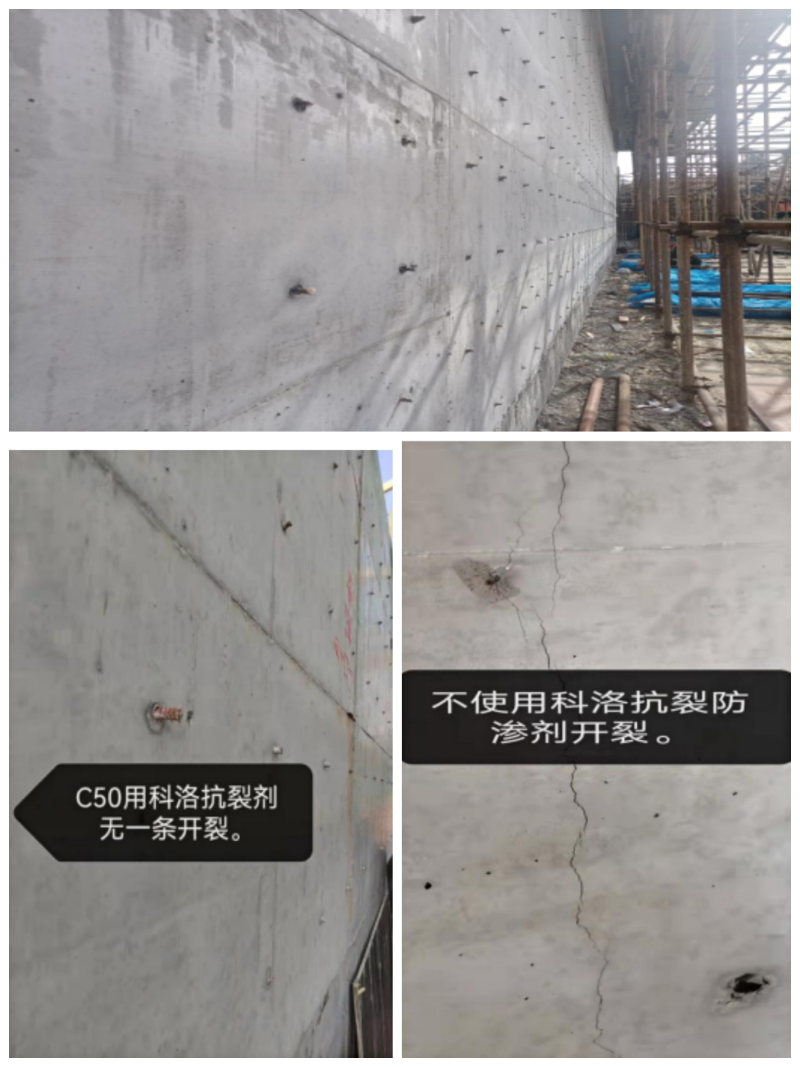

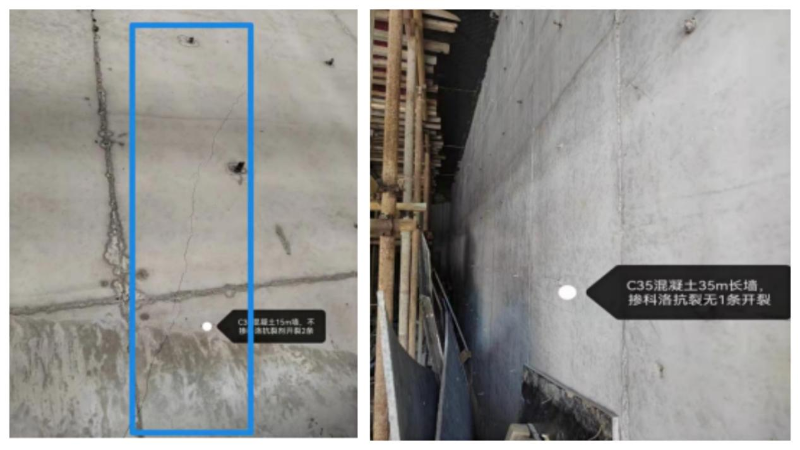

混凝土开裂的抑制效果验证

8米高C35侧墙无内掺15米长开裂2条,同样的35米长内掺抗裂剂开裂0条.

混凝土开裂的抑制效果验证

山西运城开发区污水厂使用效果

(底板后1M,侧墙底厚80公分,上厚40公分)

山西运城开发区污水厂使用效果

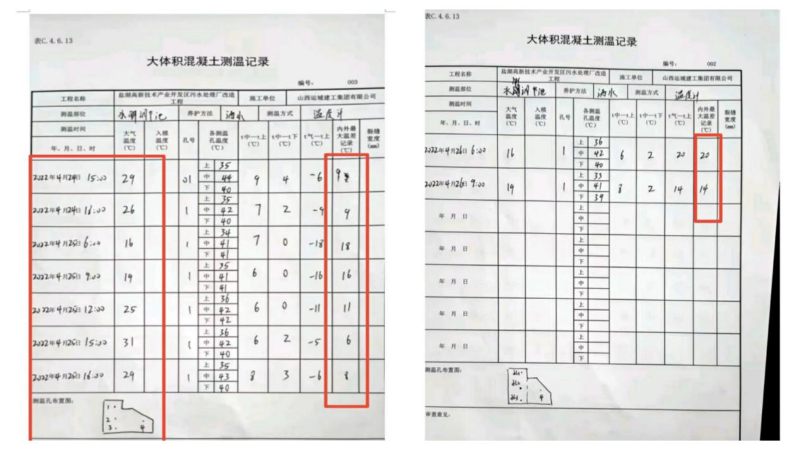

1米厚大体积底板温控效果,连续测试3天里外最大温差都在20度以内。

1米厚大体积底板温控效果

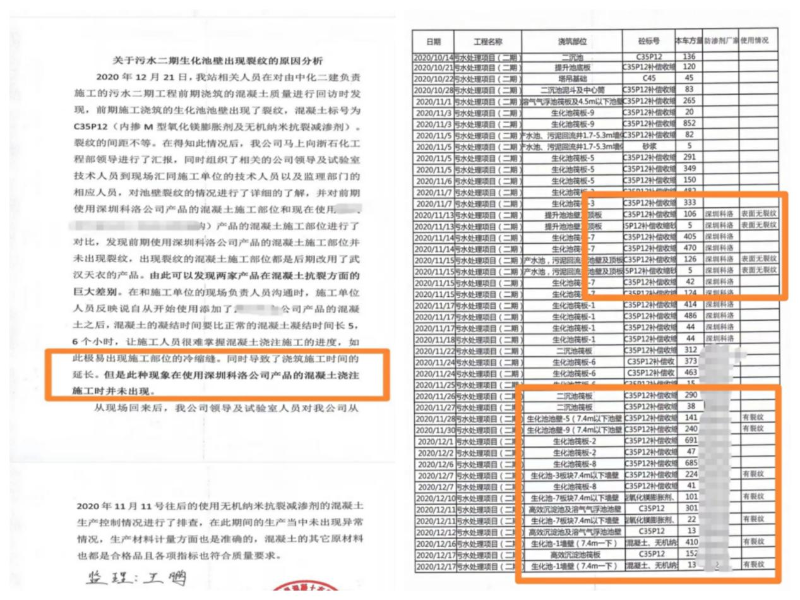

浙石化生化池使用效果

浙石化生化池使用效果

试验结果基准试样开裂1108,内掺科洛无机纳米抗裂防渗剂的开裂337,减少:达69.5%

3产品的和易性验证(减少或避免蜂窝、孔洞、麻面等)

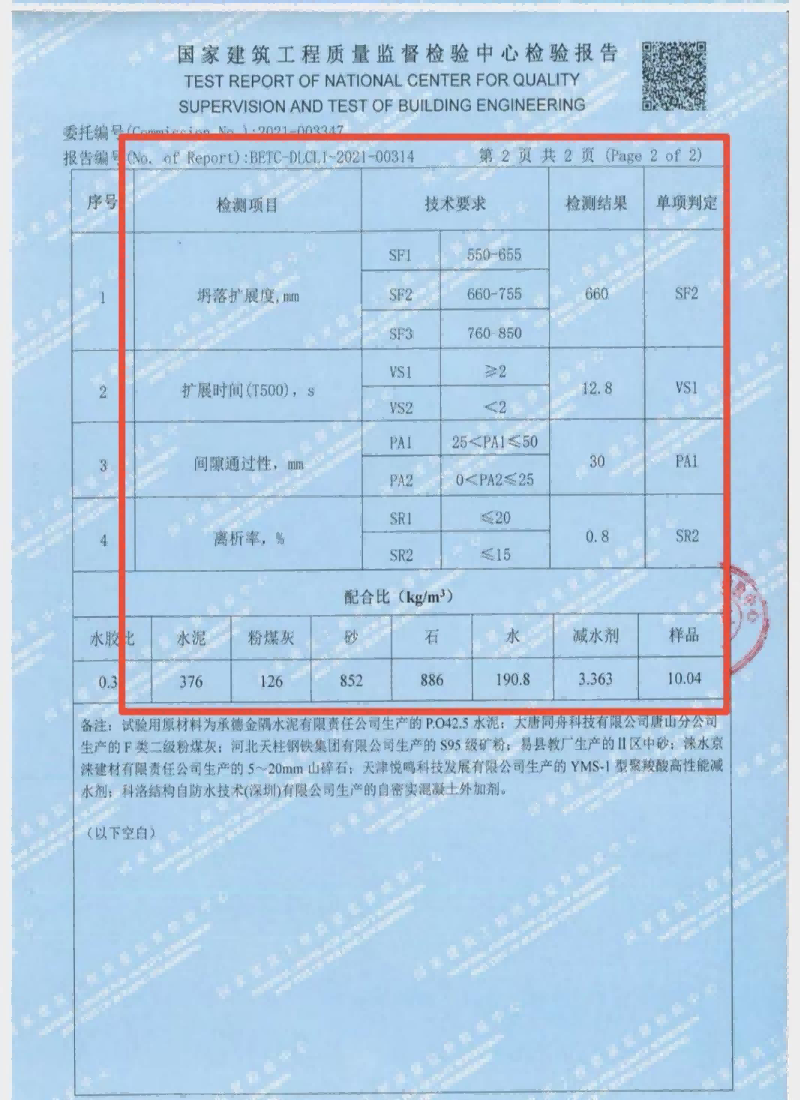

产品的和易性验证

    通过以上检测可以看到,添加水性无机纳米抗裂防渗剂的混凝土可以达到自密实混凝土技术的要求。即混凝土在合理的级配下无需工人振捣就可以自动密实模板及钢筋,避免了工人在现场容易加水的问题,在同样的振捣条件下不容易出现蜂窝、孔洞、麻面问题。

4后期抗压强度增长验证

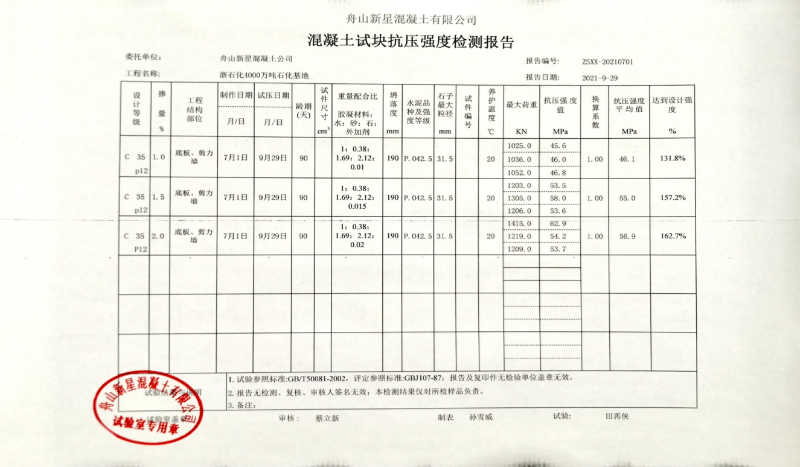

后期抗压强度增长验证

C35P12的混凝土内掺后在90天抗压强度达到了56.9MPA.

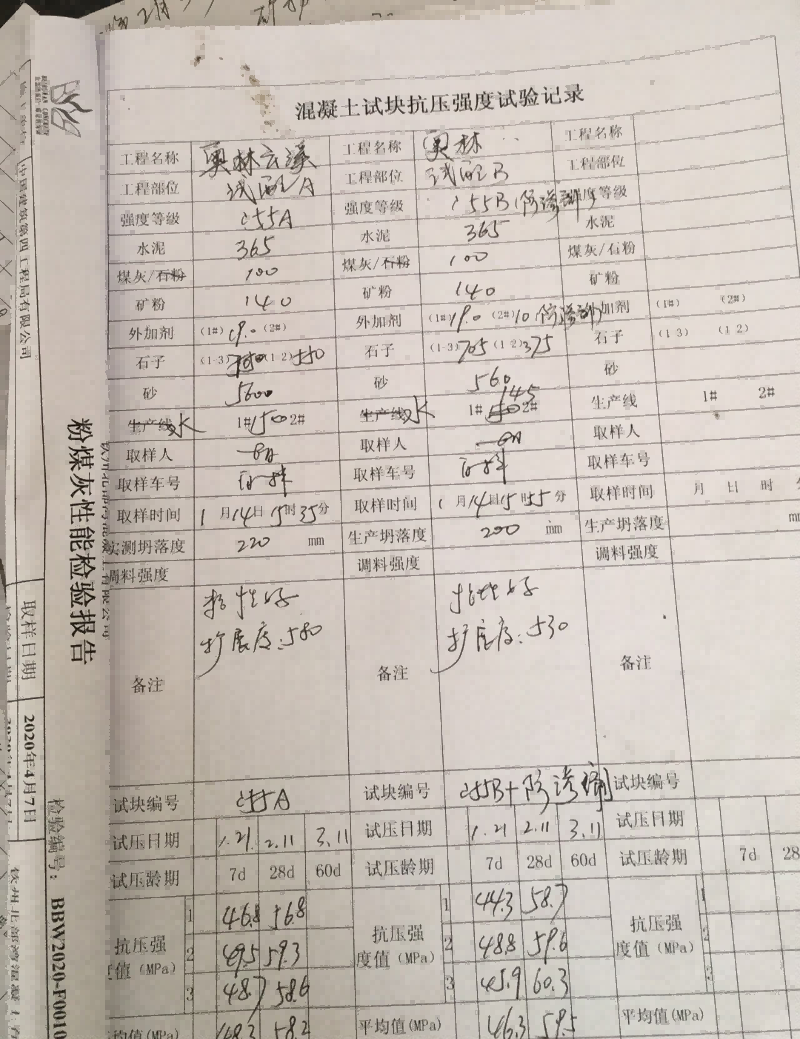

后期抗压强度增长验证

基准混凝土28天抗压强度58.3MPA,内掺后59.5MPA

5对混凝土抗渗等级能力(P12)、耐久性、耐腐蚀能力的验证

对混凝土抗渗等级能力(P12)、耐久性、耐腐蚀能力的验证

6进一步抗渗能力(P23压力下测试)验证

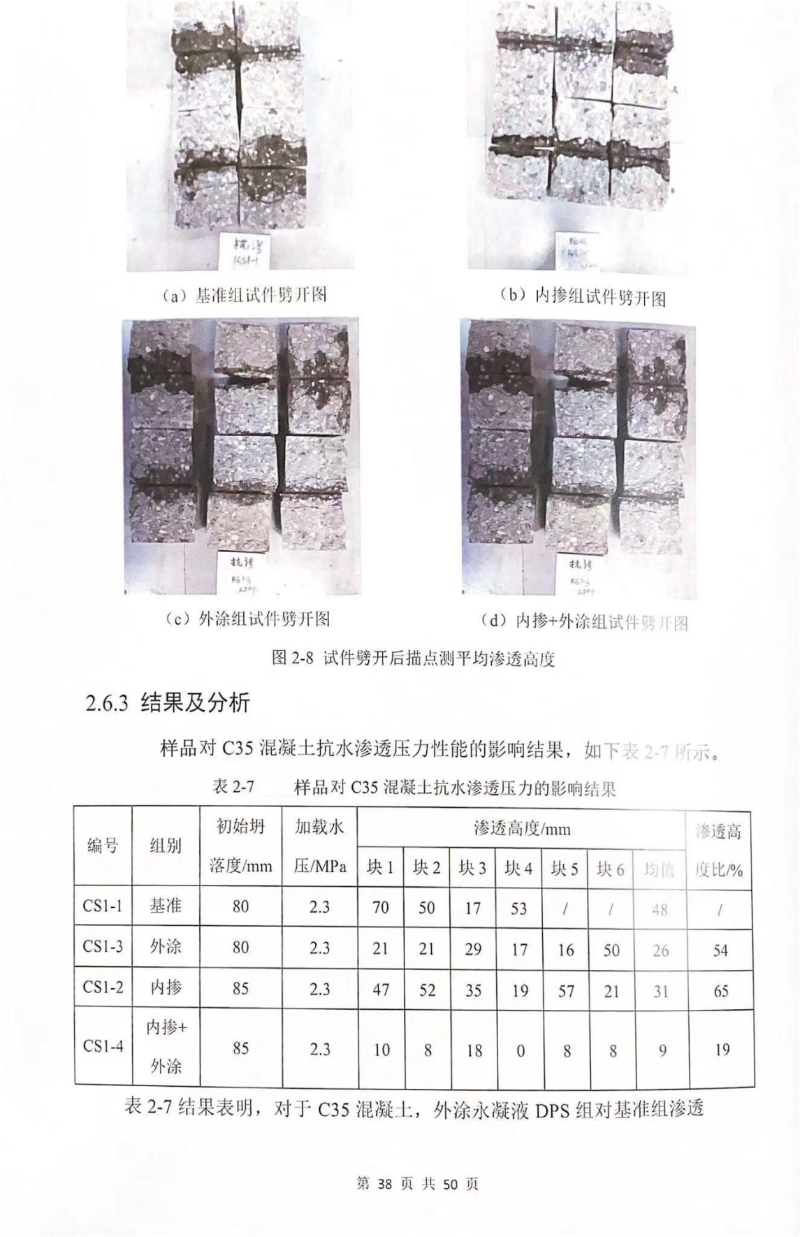

进一步抗渗能力(P23压力下测试)验证

在2.3MPA(P23)测验结果基准混凝土渗透深度为48mm,内掺科洛无机纳米抗裂防渗剂+外喷科洛永凝液DPS后,渗透深度为:9mm,渗透高度降低:81.2%。内掺渗透深度为31mm.

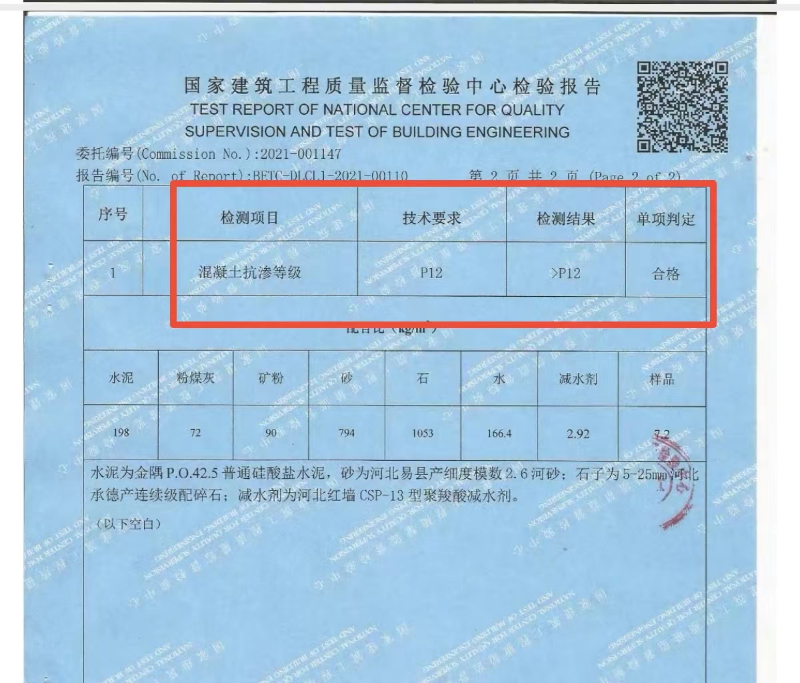

检验报告

       通过以上检测可以看到,添加科洛抗裂防渗剂的混凝土可以达到抗渗等级P12以上。完全超过一般建筑要求的P8,P10.

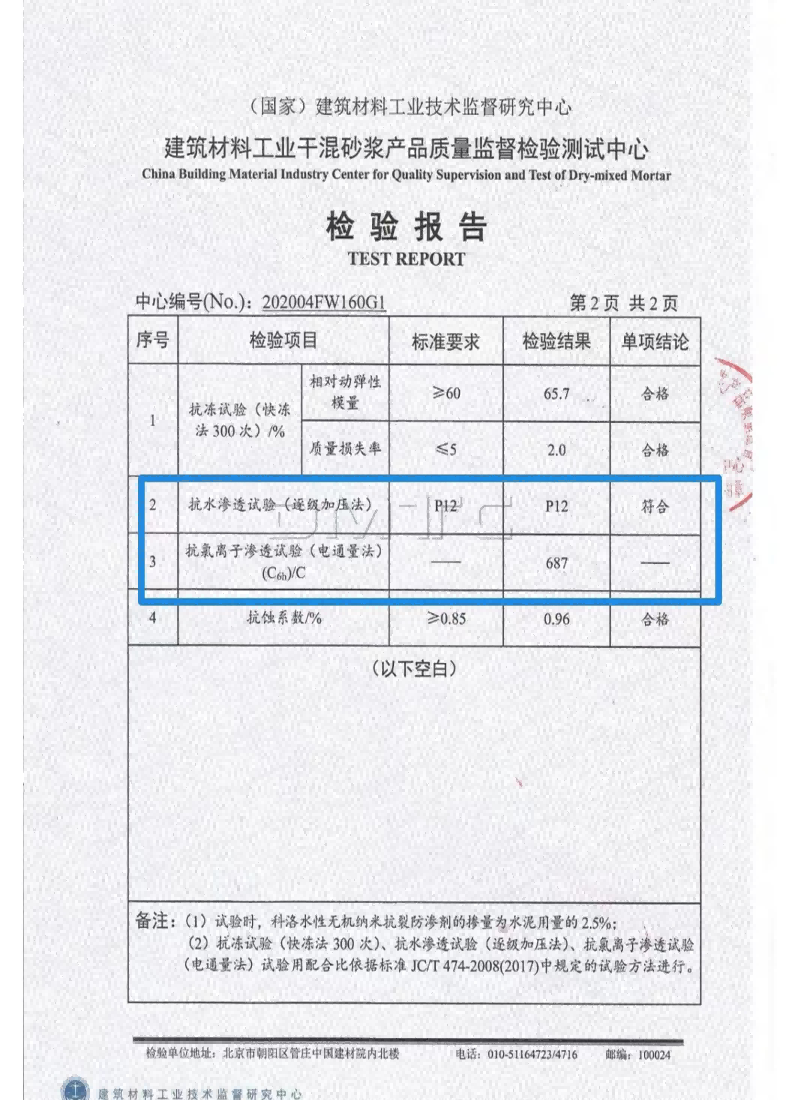

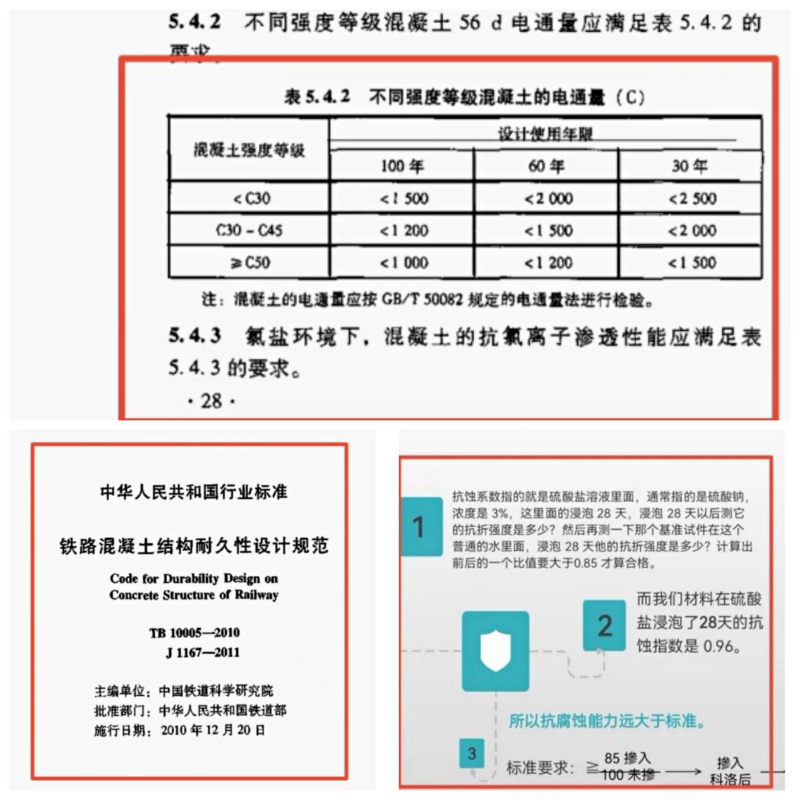

检测报告

        通过以上检测可以看到,添加科洛抗裂防渗剂的混凝土电通量在1000C以下,完全达到铁路要求寿命100年。抗渗等级达到P12完全超过一般建筑要求的P8,P10. 抗腐蚀系数高达0.96,特别适合要求耐冻融、耐腐蚀、高抗裂,高抗渗的环境中。

7对抗碳化能力效果验证

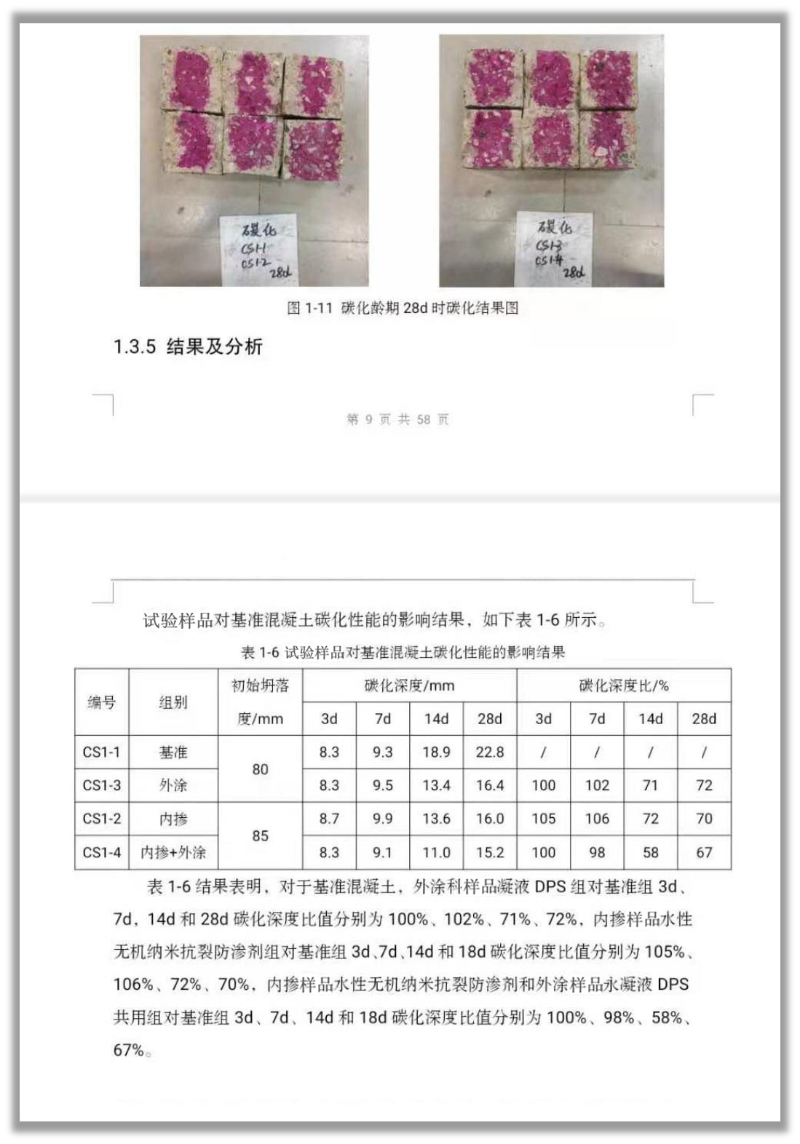

对抗碳化能力效果验证

     试验结果基准试件碳化深度为:22.8mm,外喷科洛永凝液DPS碳化深度:16.4mm,内掺科洛无机纳米抗裂防渗剂碳化深度:16mm,内掺+外喷试件碳化深度为:15.2mm,降低率高达:33%。

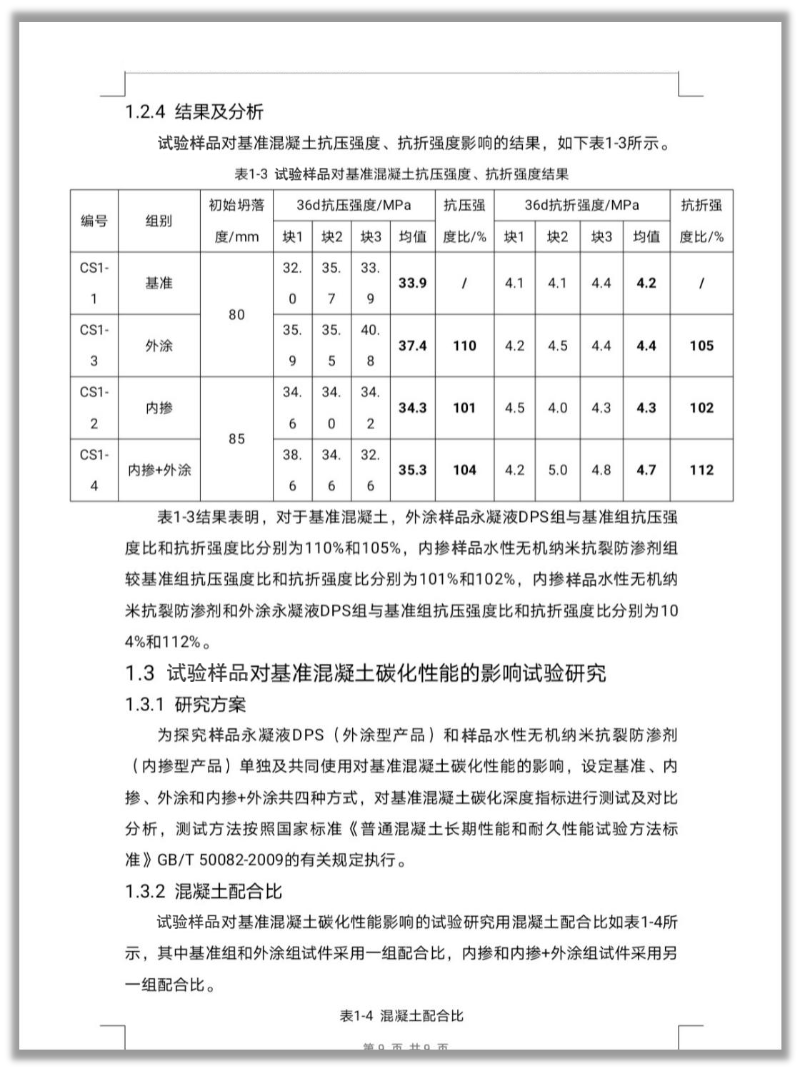

8对抗压抗折强度的影响效果验证

对抗压抗折强度的影响效果验证

掺无机纳米抗裂防渗剂后:34.3MPa,内掺+外喷后:38.2MPa,提高: 4.3%。基准试件抗折强度为4.2MPa,外喷DPS后为:4.4MPa,内掺无机纳米抗裂防渗剂后:4.3MPa,内掺+外喷后:4.7MPa,提高 11%

9对混凝土极限拉伸值提高能力的验证

对混凝土极限拉伸值提高能力的验证

通过水利部和中国电建昆明勘测设计研究院科学实验研究院检测证明使用科洛抗裂剂后混凝土的极限拉伸值是基准的120%左右


使用科洛防水全球部分案例

国外案例

1、美国海军陆队博物馆使用科洛结构自防水

2、美国胡佛大坝使用科洛结构自防水

3、美国洛杉矶国际机场使用科洛结构自防水

4、美国帝国大厦使用科洛结构自防水|

5、美国海军陆队博物馆使用科洛结构自防水

6、德国亚琛大教堂使用科洛结构自防水

7、美国海军陆队博物馆使用科洛结构自防水

8、德国柏林博物馆使用科洛结构自防水

9、德国柏林奥林匹克体育场使用科洛结构自防水

国内案例

科洛结构自防水应用:

1、地铁管廊

      A、青岛地铁一号线

      B、大连地铁四号线

      C、东莞电缆管廊

2、高速高铁

      A、焦太高铁

      B、莞番高速

      C、深惠城际铁路

3、桥梁隧道

      A、杭甬高速桥梁隧道

      B、梧州大桥

      C、苏通大桥

      D、虎门二桥

4、水库大坝

      A、金寨蓄能电站

      B、温峡口水库

5、污水处理厂

      A、云浮污水处理厂

      B、六安金安污水处理厂

      C、武汉蔡甸污水处理厂

      D、运城高新发污水厂

6、工商地产

      A、万科金域国际(南宁)

      B、国家能源集团岳电厂

     C、万科山望(济南)

      D、浙江中石化

      E、阳谷未来城(聊城)

      F、嘉兴国际交流中心

防水展会


科洛案例-欧加大厦

深圳欧加大厦(OPPO国际总部中心)

深圳欧加大厦使用科洛结构自防水

杭绍甬高速使用科洛结构自防水

深莞惠城际铁路使用科洛结构自防水

联系科洛

  • 139-2289-6181
  • 电话: 0755-84825823
  • 传真:0755-84825823
  • 地址:深圳市龙岗区南联村龙岗大道6001号华特大厦803
咨询
