告别表层防水短板,永凝液 DPS 防水剂如何改善结构渗水问题

　　混凝土结构渗水是土建工程常见质量病害，传统卷材、有机涂料等表层防水工艺存在固有技术短板，易出现老化、空鼓、反复渗漏等问题。本文从工程技术角度，剖析传统表层防水的缺陷，讲解永凝液DPS无机防水剂的作用原理、技术优势与施工要点，阐述其从结构本源解决混凝土渗水问题的技术逻辑，为工程防水选型、现场施工提供实用技术参考。

　　混凝土内部天然存在大量毛细孔隙，加之施工水化热、环境温差、结构微形变等因素，极易产生细微裂缝，形成持续性渗水通道。长期以来，多数工程依赖卷材、有机涂料做表层防水，仅通过物理覆盖方式隔水，无法修复混凝土内部结构缺陷，普遍存在“修后复漏”的行业难题。

　　相较于传统被动式防水，永凝液DPS作为符合JC/T1018-2006标准的水性无机渗透结晶防水剂，采用化学改性结构的主动防水逻辑，彻底突破表层防水的技术局限，目前广泛应用于建筑、水利、市政、交通等各类混凝土工程。

　　传统表层防水的核心技术短板

　　传统表层防水属于异质附着式防护，和混凝土基体属于两层独立结构，存在无法规避的先天缺陷。其一，材料粘结稳定性差，结构轻微沉降、热胀冷缩就会引发防水层空鼓、剥离、开裂，直接导致防水失效;其二，仅封堵结构表面，无法处理混凝土内部连通孔隙，表层破损后渗漏问题会立刻复发。

　　同时，传统有机防水材料耐候性差、易老化，服役寿命远短于混凝土结构，且卷材搭接缝、阴阳角等节点属于薄弱区域，极易成为渗水隐患点，无法满足现代工程长效防水、结构同寿命的建设要求。

　　永凝液DPS核心防水技术原理

　　永凝液DPS为水基无机溶液，含专用活性化学组分与催化剂，绿色无危害、不燃无挥发，可适配潮湿基面施工。区别于传统表层遮水模式，该材料依靠深层渗透结晶反应，从根源改造混凝土结构，有效渗透深度可达30-40mm。

　　其化学反应分为两个阶段：第一阶段，材料渗透至混凝土内部，与氢氧化钙、硅酸钙等水化产物反应，在毛细孔内生成硅石凝胶膜，初步封堵渗水通道;第二阶段，凝胶失水固化，形成稳定的惰性无机结晶体，永久封闭混凝土毛细孔隙与细微缝隙。

　　该材料具备独特的动态自修复特性，混凝土干燥时结晶体休眠，遇水受潮后可重新激活膨胀，自主修复0.6mm以内的新生微裂缝，形成循环长效防护，彻底解决混凝土后期微裂缝引发的反复渗漏问题。

　永凝液DPS改善结构渗水的技术优势

　　首先，实现结构一体化防水。反应结晶体与混凝土基体融合为整体，无分层、无脱层风险，完全规避传统防水层界面失效的通病，可适配混凝土正常微形变。其次，兼具防水与结构补强双重作用，经实测，使用后混凝土表面强度可提升20%-25%，整体吸水率降低83%，有效减缓混凝土碳化、碱-骨料反应，提升结构整体耐久性。

　　同时，材料具备“透气不透水”的特殊性能，既能阻隔外部液态水渗入，又可排出混凝土内部潮气，避免墙体返碱、发霉等次生病害。无机材质理化性质稳定，耐酸碱、抗冻融、抗氯离子侵蚀，无老化周期，可与混凝土结构同步长效服役。

工程施工技术要点与适用边界

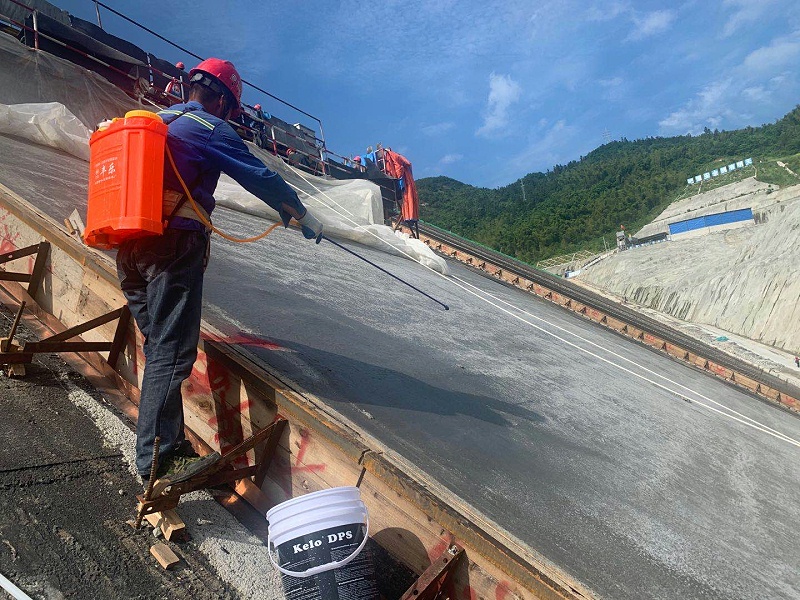

　　在施工管控上，基面需清理干净浮浆、松散杂物，保持湿润无明显明水，大于0.6mm的宽裂缝、蜂窝破损需提前砂浆修补。施工采用低压喷雾器原液喷涂，严禁兑水稀释，常规工况喷涂2-3遍，适宜施工温度5℃-35℃，风雨、霜冻天气禁止室外作业。针对0.4mm以下细微裂缝，一般7天至6个月可逐步完成结晶密封修复。

　　从工况适配来看，该材料适配地下室、水利大坝、隧道管廊、工业建筑等多数混凝土工程，搭配内掺抗裂防渗剂使用，可实现内外双重结构防水。同时需明确适用边界，永凝液DPS仅针对微孔隙、细微裂缝防渗有效，无法单独处理结构性贯穿裂缝、大面积破损等重度病害，此类工况需搭配加固、修补工艺协同施工。

　总结

　　传统表层防水“治标不治本”，是混凝土反复渗漏的核心诱因。永凝液DPS摒弃物理覆盖的被动防护模式，通过深层渗透、化学结晶、动态自修复的技术原理，从内部封堵渗水通道、改良混凝土基体性能，既解决了结构渗水、返潮等工程痛点，又提升了混凝土结构耐久性。在基建防水提质升级的背景下，这种结构本体防水技术，已成为替代传统表层防水、实现工程长效防渗的优质技术方案。
