收藏本站 | 在线留言 |网站地图 |企业分站欢迎来到科洛结构自防水技术(深圳)有限公司!

logo

科洛结构自防水系统
混凝土内掺科洛无机纳米抗裂防渗剂+外喷永凝液DPS防水剂。
50年免费维修-无机不老化、裂缝自修复,解决开裂不密实问题。

防水剂咨询139-2289-6181

工期节省工期节省
99%
成本节省成本节省
40%
寿命提高寿命提高
400%

永凝液DPS
长春大众地产地下室使用科洛DPS永凝液防水材料
返回列表 来源: 发布日期: 2018.11.06 浏览次数:0

 一、 科洛KELO)永凝液DPS基本介绍

永凝液 DPS是一种水基性含专有催化剂和活性化学物质的防水材料,能迅速有效地与混凝土结构层中的氢氧化钙、铝化钙、硅酸钙等反应,形成惰性晶体嵌入混凝土的毛细孔,密闭微细裂缝,从而极大地增强混凝土表层的密实度和抗压强度。 这种反应分成两个阶段:

第一个阶段,会在孔隙及毛细孔隙里产生一种硅石凝胶膜,当硅石凝胶膜中的水分蒸发后,会固化成一种晶体状的结构。

第二阶段,透过这种化学反应,固化形成的晶体将嵌入到混凝土的毛细孔中和微小缝隙,达到永久密封混凝土,提高致密性,但同时也为混凝土提供良好的透气性能。在混凝土干燥状态下,结晶物质是休眠的,遇水时,结晶物再次膨胀,结晶物填充混凝土毛细孔,阻挡水分的渗入,这一循环只要遇水即可反复进行,对混凝土进行永久密封。

科洛永凝液 DPS是当今新型的绿色环保材料,不含甲醛,不含重金属,具有无毒、无味、不可燃、不挥发的特点,是一种透明的水溶液化合物。永凝液 DPS是水溶性无机化合物,与空气中 CO2反应后形成的硅酸溶液能自动渗入混凝土表层约 30-40mm,使填料与混凝土基质在固化剂作用下发生硅化作用而牢固结成一体。其形成的硅氧键的网链结构类似天然晶体,即使在超过 1000的热力下,依然抗热且不会龟裂,并且其涂膜具有像人体皮肤一样既不渗水又能排汗的透气功能,使基质保持干爽。同时无机矿物涂层的这种特殊结构,使其在大自然 热胀冷缩 往复循环运动中,能像岩石一样,长期保持涂膜表面的清洁,以阻止霉斑和苔藓的生长。

科洛永凝液 DPS作为混凝土优良的保护剂,在很大程度上减缓了混凝土碳化(中性化)和碱 --骨料反应( AAR)的速度,永久的阻止侵蚀性介质(如:氯化物)腐蚀。永凝液 DPS之所以能对混凝土有如此大的保护作用,这取决于 DPS中含有的专有催化剂和活性化学物质。永凝液 DPS溶液中的活性化学物质被激活后在催化剂的促进下与混凝土中的碱性物质发生反应后,形成嵌入混凝土毛细孔隙的硅凝胶,密闭混凝土中的微细孔隙,与混凝土形成一个整体。硅晶体是一种非常稳定的化学结构形态,它难以与任何化学物质再起反应,可以永久的阻止侵蚀性介质(如:氯化物)腐蚀,保护混凝土内部的钢筋不被锈蚀;同时,它既可以为混凝土提供良好的透气性能,又可以极大限度阻止混凝土中的物质与空气接触,从而减缓了混凝土碳化(中性化)和碱 --骨料反应( AAR)的速度,保证混凝土的结构稳定性。永凝液 DPS解决了导致混凝土性能劣化最主要的三大难题,使混凝土结构寿命延长,长期显示出其良好的性能。

二、科洛永凝液DPS与其它常用防水材料特性对比

产品

比较                  名称

            内容



科洛永凝液DPS

911聚氨酯涂膜

改性沥青卷材

/高分子卷材

其它粉状或

液体防水添加剂

材料基本性质

基本属性及适用性

碱激活化学渗透性密封剂,适用于所有混凝土建筑防水

双组分混合固化型化学防水剂,有适用性限制

化学合成材料,有适用性限制

一般为化学合成材料,有适用性限制

环保性

纯环保材料

有毒、有强烈刺激性气味

有轻微毒性

有轻微毒性

耐酸碱、汽油及抗冻融性

具备

易受酸碱、汽油侵蚀

低温老化、易冻融

部分具备

抗盐侵蚀性

100%

不具备

不具备

不明显

防水层整体性

对混凝土整体连续封闭

连续性较好

搭接口多,易渗漏

连续性较好

防水层抗破坏能力

耐磨损、抗穿刺

一般

一般

一般

背水面防水适应性

能解决背水面防水难题

适宜迎水面施工

适宜迎水面施工

适宜迎水面施工

对混凝土本身

及其施工的影响

对混凝土吸水率的改善

减少 83%,具备二次抗渗性能

不具备

不具备

不具备

对混凝土加固作用

表层强度提高 20%-25%

不具备

不具备

不具备

抗裂化(自动密封裂缝)

防止混凝土干燥龟裂,能自动密闭 0.3mm的裂缝

不具备

不具备

不具备

对裸露混凝土抗污改善

防尘、防污、防霉

不具备

不具备

不具备

对混凝土抗风化的改善

增加 90%抗风化能力

不具备

不具备

不具备

对新旧混凝土粘结影响

令新旧混凝土融合成致密整体

不具备

不具备

不具备

对混凝土呼吸的影响

透气、不透水和蒸气

影响呼吸,导致空鼓分层

影响呼吸,引起剥离

有一定影响

对表面混凝土粘结影响

有效提高界面粘接效果

不能直接附着装修材料

不能附着装修材料

有一定影响

基层干燥程度要求

基面干湿均可正常施工

基面必须干燥

基面须干燥

基面须干爽洁净

基面平整及规整度要求

无要求

须平滑,转角做弧形

须平滑,转角做弧形

有要求

找平层、保护层设置

令混凝土自然养护无须保护层

必须做

必须做

必须做

施工环境要求

全天候施工

阴雨、潮湿天气不能施工

潮湿、低温不能施工

受湿度、温度影响

对下道工序影响

基本不影响下道工序进行

8-12小时固化养护

4-8小时养护

有一定要求

经济性比较

防水层厚度

渗透结晶深度 20-30mm

二至三遍厚度 2-3mm

厚度 1.5-5mm不等

对厚度有要求

施工工效

500/工日,缩短 2/3工期

——

——

——

工程造价

系统造价低,性价比优越

性价比较高

性价比较高

性价比较高

防水耐久性

永久性防水、无老化期

5

5

5

三、永凝液DPS与水泥基渗透结晶材料的异同

(一)原料组成

水泥基渗透结晶型防水材料是以硅酸盐水泥(即国外通称的波特兰水泥)或普通硅酸盐水泥(简称普通水泥)、精细石英砂(或硅砂)等为基材,掺入活性化学物质(催化剂,俗称进口母料)及其他辅料在粉料状态下配制而成的一种刚性防水材料。

永凝液 DPS(水性渗透无机防水剂)是以碱金属硅酸盐溶液及惰性材料为基料,加入催化剂、助剂,经混合反应而成,具有渗透性、可密闭水泥砂浆与混凝土毛细孔通道和裂纹功能的防水剂。在配制过程中,这些原料都为液体状态,这较之水泥基的优点在于液体状态下的原料比粉料更易溶合在一起,在与混凝土发生化学反应时不再需要掺入水就能激活催化剂,液体渗入混凝土结构层的孔缝中与其中的无机盐类化学物质发生化学反应会更全面、更彻底,其密闭混凝土毛细孔道的效果会更好。

(二)包装储存

水泥基渗透结晶防水材料一般为粉料袋装或桶装,袋装时需用防潮的包装袋,保质期一般为一年。

永凝液 DPS(水性渗透无机防水剂)一般为液体桶装,它属于永久性产品,无保质期限制,只要贮存时盖好,远离热源即可。

(三)施工工艺

1、使用准备

水泥基渗透结晶防水材料使用前需按比例加入水均匀搅拌。

永凝液 DPS(水性渗透无机防水剂)在使用前只需用力摇匀直至起泡装入喷雾器中即可喷涂。

2、施工要求

水泥基渗透结晶防水材料的催化剂与活性化学物质一般在 10℃以上可被激活,每平方米用量至少是 1.5kg,才能达到 0.8mm/ 涂膜的厚度要求;施工现场不受限制,可以在无通风条件下的室内安全使用,具有天然的成品保护功能。

永凝液 DPS(水性渗透无机防水剂)的催化剂与活性化学物质一般在 5℃以上即可被激活发生反应, 1kg可喷涂 4㎡(两道),由于能完全渗透到混凝土的孔隙中,故在混凝土表面不会形成有厚度的涂膜,一般喷涂过量时会在混凝土表面留下白色粉末结晶。

3、施工方式

水泥基渗透结晶型材料一般采用刮涂施工、涂刷施工或干撒施工方式。

1)刮涂施工:在刮涂施工法中,调配好灰浆是保证防水质量的关键。一般要清水拌料,拌好的灰浆要在 30min内用完。已发硬的灰浆不能再用。要严格掌握好水灰比,一般要求 3~4份料加入 1份水搅拌均匀才能进行施工。

2)涂刷施工:要调配好灰浆,才能真正起到防水作用。一般要求 2~3份料加入 1份水搅拌均匀才能进行施工。

3)干撒施工:一般在未浇筑混凝土拌合物前,以撒干粉形式按一定的用量把该产品撒在垫层上,撒干粉时间为浇筑混凝土 30min之前。 从实际施工情况来看,干撒的施工方法存在着不能整体防水的隐患。因为,当干撒完成后,在浇筑混凝土的时候,水泥基吸收到大量的水,激起其中的活性化学物质发生化学反应,在垫层上的水泥基有可能渗到强度低的垫层中,当然它也有可能渗透到混凝土结构层中。这就难以确保干撒的水泥基能够均一性和同一性的吸附在混凝土结构层下侧,这就导致防水层出现断层现象,不能起到整体防水效果。

永凝液 DPS(水性渗透无机防水剂)一般采用喷涂的施工方式。施工简单,辅助材料少,速度快,人均施工面积可达 1000/天。

4、养护要求

水泥基渗透结晶防水材料涂刷后的养护十分重要,当水泥基渗透结晶防水材料涂层固化到不会被喷洒水损害时就可以开始了,必须精心养护 1~2天,每天喷洒水 3~5次,或用潮湿透气的粗麻布、草席覆盖三天。施工后 48h内,要避免雨淋、霜冻、日光暴晒或 4℃以下的长期低温,在空气流通不良或不具备通风条件的情况下(如封闭的矿井或隧道),要采用风扇或鼓风机械协助通风。一般而言,使用水泥基需养护7天后才能进行其他作业,对于容纳高温热量或腐蚀性液体的设施(如污水池),要在养护 23周后再投入使用。

永凝液 DPS(水性渗透无机防水剂)正常的渗透时间为 1-2h,终凝时间一般小于 400min,所以喷完水基渗透结晶防水材料后 30分钟可允许轻度触碰; 3h后表面干燥时地面便可行走;喷涂 24h后可以进行其他作业。

(四)功能效果

1、防水效果

水泥基渗透结晶防水材料与混凝土结构层发生化学反应的过程主要是通过水作为载体不断激活水泥基中的活性化学物质渗透到结构层形成硅晶体密闭混凝土结构层的微细孔缝的。这就意味着,水泥基自身形成的涂层是起不到防水作用的,因为只有这一涂层存在孔隙,水才能通过这些孔隙来激活催化剂参加反应,而水泥基自身含有水泥,催化剂在有限的寿命期限内也可能已经跟水泥基自身反应形成凝胶膜,显而易见,有效渗透到结构层的材料少之又少,同时由于水泥基自身的支撑体是由水泥和砂浆构成的,其强度与混凝土存在相当的差异,故使水泥基涂层与结构层存在分层的危险,难以达到整体防水到效果。

永凝液 DPS(水性渗透无机防水剂)由于是水性防水材料,具有亲水性,喷涂即可渗透到混凝土中 15-40mm,常规混凝土内部所含的碱量至少是表面区域的 361倍,水基渗透结晶防水材料能够渗入到混凝土内部并与碱在有水条件下发生化学反应生成硅凝胶,覆盖毛细孔道。这层硅凝胶经水化变成坚固、透气、玻璃针状结构的物质充满混凝土表面下的所有毛细孔隙,其生成物成为混凝土永远的一部分而不仅仅是表面的涂层,它的渗入能减少混凝土中的含碱量,减缓水泥中的碱和集料中的碱活性矿物成分发生化学反应,并在渗透过程中析出混凝土中的余量水物质和其他杂质,防止外来有害物质的侵入,延缓混凝土的碳化过程,减轻了混凝土的盐碱破坏和腐蚀。只要有水存在的条件下,该过程就会不断重复,直到混凝土完全被密封。它既可以永久防水防潮、抗冻、抗渗,又能缓解混凝土碱骨料反应,密封过的混凝土仍然能够 呼吸 。但由于永凝液 DPS不改变混凝土表面的分子结构,所以水滴在混凝土表面仍显示湿润现象,其防水效果不能直观看到,需要借助水基渗透结晶防水材料前后抗渗性对比,才能了解其防水效果。永凝液 DPS有极好的渗透性,喷涂永凝液 DPS后的混凝土试件的抗渗能力可以从原来的 S7提高到 S11以上。永凝液 DPS还能起到保护混凝土的作用,防止养护过程中出现裂缝。对于已固化后的混凝土裂缝,具有超强的愈合能力。另外,该防水层形成后不易受损,表面无需任何防护。所以说,永凝液 DPS所起到的防水效果是整体性的防水效果。

2、兼容性功能

水泥基渗透结晶防水材料由于有涂层厚度在一定程度上减少外应力对混凝土结构层的破坏;符合环保标准,无毒、无公害。

永凝液 DPS(水性渗透无机防水剂)除起到一般防水材料所具有的防水功能外,还能防潮、防尘,阻止细菌和霉在混凝土表面的产生;提高混凝土表层的耐用性,不改变和影响混凝土颜色、水泥表面处理漆色彩与结构。它的应用领域不仅仅限于防水工程范围,对于混凝土路面、高速公路、铁路桥墩、桥梁,喷涂过水基渗透结晶防水材料的,其抗污染能力显著增强,极易清除冰雪,不粘结。可以解决北方地区冬季由于路面桥面积雪需喷洒大量盐水而造成混凝土、钢筋腐蚀破坏和恶化生态环境的问题。所以,对于水基渗透结晶防水材料所起到的作用来说,它不仅起到整体性防水的效果,而且兼具有多重功能,它是混凝土的优良保护剂。

3、催化剂的差异

尽管水泥基和水基渗透结晶型防水材料都归属化学反应的渗透结晶型防水材料,也都有各自的活性化学物质即催化剂,但是附在这两种材料的催化剂从化学成份,化学结构,以促进反应的化学性质相差甚远。

水泥基的催化剂是由粉料构成的,在催化剂激活之前,不能有明水,这就要求水泥基材料需要用封闭的的容器包装,因为只要在含水的状态下,水泥基的催化剂就容易激活,并激活反应物质,并且使产品失效。目前国产水泥基的产品主要分两种:( 1)进口国外核心母料,其余组份国内合成包装;( 2)包括催化剂也在国内采购,再与其余组份合成包装。严格意义上说,水泥基的催化剂目前国内所能提供的该类产品其化学性能和质量以及相应的化学结构和中间体的配制完全不能与西方国家水泥基的活性化学物质相比较。正因为国内催化剂生产单位到目前为止尚未生产出具有自主专有技术含量的同类型催化剂,所能提供的都是以替代品的居多,故合成后的水泥基防水材料虽然在市场的价格较低,但在工程上的使用都造成了不良的后果。这类纯国产的水泥基防水材料是利用了 GB18445-2001标准的缺陷在市场上滥竽充数,牟取暴利。

永凝液 DPS(水性渗透无机防水剂)的催化剂,是由水溶液配制而成的,它的原液本身就含有水,并且在水的常温状态下,只要没有空气,就不会激活,即使暴露在空气当中,也需要有相当的时间才会由于水的蒸发而产生晶体,从而保证永凝液 DPS的渗透结晶型材料在密闭容器下可以长时间存放,而不会变质。这一类型的催化剂,它的激活,必须借助外部的空气,而且还需要有反应物质的存在,才能激活反应物质加速化学反应,达到整体性防水的效果。

四、科洛永凝液DPS施工技术


1、基层处理:

基层垫层应去除污迹、油渍、灰皮、浮渣,修补蜂窝、麻面、开裂、酥松,使之坚实、平整。 永凝液DPS施工于混凝土垫层表面,喷涂前应用水冲刷或润湿,但表面不存有明水。

2DPS 制备:

DPS溶液贮存时要注意盖好,远离热源。采用原液直接喷涂,严禁掺水稀释。使用前先将溶液摇晃均匀。如溶液有冻结情况,待完全融化后再使用(材料不变质)。

3、设备工具:

DPS喷涂以使用农用型喷雾器为宜。小型或精细作业工程,可用手提压缩式喷器;作业面较大的混凝土地面、台座、墙体等可采用背负式喷雾器;机动喷雾器用于宽大作业现场,如隧道、运动场、道路、机场等。

4、施工环境:

施工区环境温度在 5℃~32℃ 之间;混凝土表面温度不低于 5℃;相对湿度在10%~90%之间,喷涂作业面不应有其它工种交叉施工或有相邻处的粉尘污染。

基础防水施工

1DPS 用量:

永凝液 DPS可以广泛应用于混凝土的各种构造物。对存在特殊问题的地方,可以根据情况加喷,根据净月上城 A区三期情况,用量为:每公斤 2平方米(两道)。

2、溶液喷涂:

混凝土垫层可上人时即可进行永凝液 DPS 喷涂。

1 将施工面进行清扫,较脏处、严重受污染处应进行清洗;

2 天气过热应先喷洒清水降温,使施工面温度控制在 5~32 为佳。

3 在第一遍永凝液 DPS喷涂 3小时后,进行第二遍防水材料的交叉喷涂,防止有遗漏之处。

3、细部构造处理:

1)对于桩头钢筋处,要用永凝液 DPS 多喷 2次。

操作注意事项:

1、喷涂DPS时,要注意喷涂速度需缓慢、均匀,防止漏喷、多喷的情况发生,以混凝土表面湿润、出现水迹现象即可;

2、雨天不宜进行室外喷涂作业;

3、风力大于5级以上的天气不宜进行喷涂作业;

4、在气温高于35℃时的烈日环境下进行喷涂作业时,要注意适当润湿混凝土表面,以防止 DPS挥。气温低于5℃时不宜施工。

注:永凝液DPS可以在任何需要防水、防腐、防锈的混凝土构筑物的混凝土表面使用。除了上述功能,它还可以起到结构补强、阻止氯离子的渗漏、防止碱骨料(AAR)反应和混凝土碳化的作用。具体的操作规则详见以上说明。

人均每天可施工1000平米

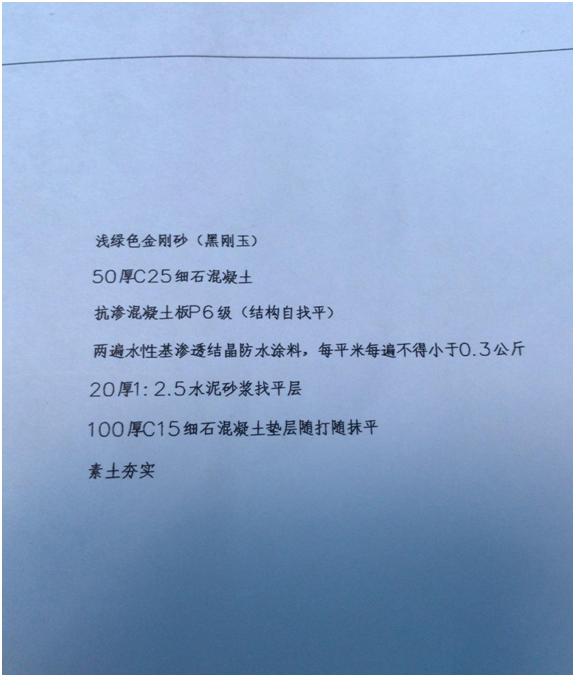

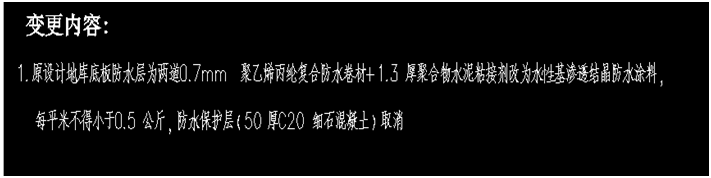

五、设计院变更

科洛防水剂

  永凝液

六、与总包方签订合同

  永凝液dps

首批40吨发往长春




DPS

七、 施工现场


{C}{}_5POKJ[6~(S}UC8DQD

3X$2L76K)S~E7{HK4ODI18U

2(~CKVDYJHGVP}CD_6[YS$I

0_Q8FQ~R1145$LBR$1@HE8W

联系科洛

  • 139-2289-6181
  • 电话: 0755-84825823
  • 传真:0755-84825823
  • 地址:深圳市龙岗区南联村龙岗大道6001号华特大厦803
科洛结构自防水技术(深圳)有限公司版权所有 备案号:粤ICP备17091046号 粤公网安备 44030702000881号
咨询
