无机纳米抗裂剂厂家：西咸18米污水池的防水防渗详解

　　污水池长期接触腐蚀性水体，混凝土出现微裂缝和渗漏后，维修成本较高。西咸新区一座深度达18米的污水池在建设过程中，选用了无机纳米抗裂防渗剂配合水性渗透结晶型防水材料的组合方案，尝试从混凝土本体控制开裂和渗漏问题。本文结合该项目的实际应用情况，介绍无机纳米抗裂剂的技术原理、施工方式和使用中的注意事项。

　一、大体积混凝土裂缝的主要成因

　　混凝土硬化过程中，水泥水化反应释放热量，导致结构内部温度升高。大体积混凝土截面厚，内部热量不易散发，与表面形成温差，产生温度应力。当应力超过混凝土抗拉强度时，会产生温度裂缝。这类裂缝通常在施工早期出现，成为后期渗水的主要通道。西咸新区18米深污水池的池壁和底板均属大体积混凝土范围，厚度大、散热慢，控制温度裂缝对结构防水耐久性较为关键。

　　二、无机纳米抗裂防渗剂的技术原理

　　无机纳米抗裂防渗剂是一种掺加到混凝土拌合物中的液态外加剂。其作用机理是通过选择性抑制水泥中C3A(铝酸三钙)早期的快速水化，降低水泥水化热的释放速率，从而降低内部温升峰值，缩小内外温差，减少温度裂缝和干缩裂缝的产生。具体表现包括：

　　水化热抑制。混凝土水化热峰值下降后内外温差有效减小，这是避免温度裂缝的主要作用路径。

　　密实度提升。活性组分促进硅酸二钙和硅酸三钙持续水化，生成不溶性结晶体填充混凝土内部毛细孔，提高密实度。掺入后混凝土和易性有所改善，黏稠度增加，在一定程度上减少了蜂窝、麻面等质量通病。

　　工艺适应性。掺入后混凝土保持较好的流动性，不易发生堵泵或离析，施工性能未受明显影响。

　　需说明的是，该材料的效果与掺量精度、搅拌时间、养护条件等施工因素密切相关，任何环节不到位都可能影响最终性能。

　　三、西咸污水池的应用方案

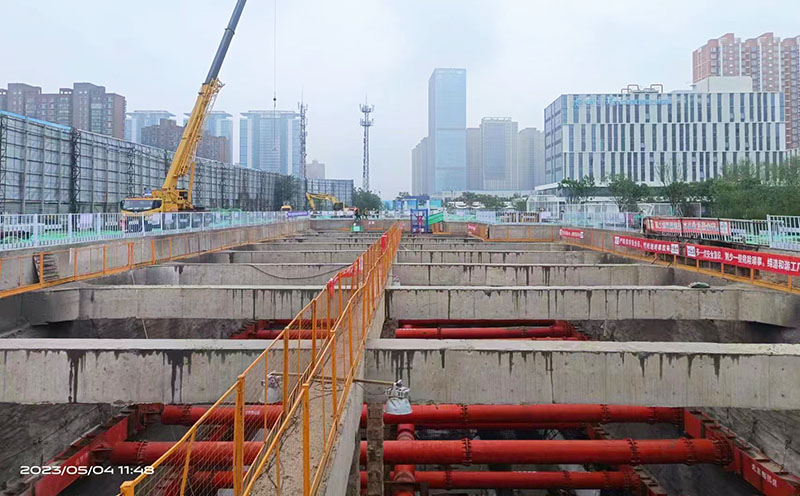

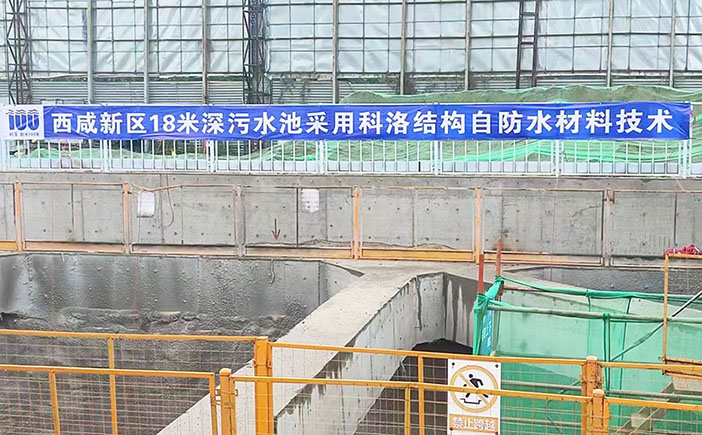

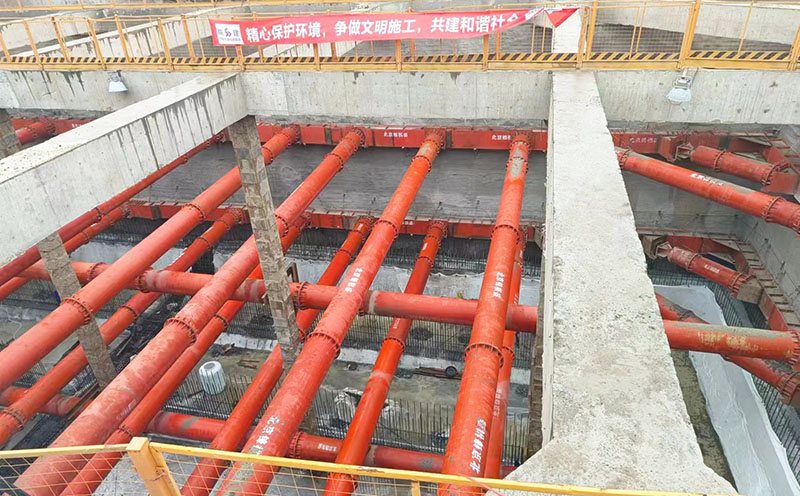

　　该污水池深达18米，属于大体积混凝土结构。其防水体系采用了以下组合方案：

　　混凝土内掺：在混凝土拌合时按比例加入无机纳米抗裂防渗剂，从材料层面控制水化热、减少裂缝源。

　　表面外喷：混凝土硬化后，在外表面喷涂水性渗透结晶型无机防水材料(永凝液DPS)。DPS可渗透至混凝土内部20-40毫米，与游离碱类物质反应生成不溶性结晶体，封闭毛细孔和微小缝隙。

　　这一组合方案的基本思路是：内掺控制早期裂缝生成，外喷补充后期渗透封堵，两者配合降低结构在污水环境中的渗漏风险。根据项目记录，应用后抗渗等级达到P12，满足了污水池对防水性能的设计要求。但需指出，抗渗等级的提升是在标准养护和规范施工条件下取得的，实际工程中受多种因素影响可能存在波动。

　四、与常规防水方案的对比及注意事项

　　大型污水池工程中，常规防水多依靠卷材或涂膜做外包防水层。这类有机材料在长期泡水和污水腐蚀环境下存在老化和粘结层剥离的可能。

　　耐久性差异。无机纳米抗裂剂和DPS均属无机材料，化学性质相对稳定;而有机卷材在污水环境中使用寿命通常较短，需要定期维修更换。

　　自修复机制。DPS材料在混凝土干燥状态下活性物质休眠，遇水时能重新激活并生成结晶体填充裂缝，这对后期产生的细微裂缝(通常0.5-0.6毫米以下)具有一定的密封能力。但该机制对较宽的受力裂缝或沉降裂缝作用有限。

　　适用边界：对于结构荷载裂缝或沉降差异导致的大宽度裂缝，自修复难以自行封闭，仍需结构补强处理。

　　项目应用反馈表明，采用该方案后无需额外设置保温层和防水保护层，在大体积混凝土工况下能够满足抗裂和防渗的设计要求，施工工期也得到了一定压缩。但具体效果会因现场配合比、施工水平和养护条件而异。

　　五、结语

　　西咸新区18米深污水池中，无机纳米抗裂防渗剂与外喷永凝液DPS的组合方案，提供了一种以“结构自防水”为核心的工程思路——将常规外包膜防水转向从混凝土本体出发、通过内掺和外喷建立整体密实性。该方案在工程实践中已有一定数量的应用案例。对于长期处于水下环境且后期检修困难的构筑物，考虑从混凝土本体渗透结晶方向增加一道技术保障，是一种可行的选择。但任何防水方案都需结合具体工程条件、规范施工和构造措施综合评估，不存在普适的“最优解”。
