水泥基渗透结晶 VS 水性渗透结晶： 负压防水，谁才是真解？

导语：选错渗透结晶材料，不是漏不漏水的问题，是防水层跟结构直接分家的问题。

很多人一听别墅地下室要做负压防水，第一反应就是买水泥基渗透结晶涂料——粉状的，加水拌一拌，刷上去，看着跟水泥一样，心里踏实。

但你不知道的是：在负压防水这个场景里，你刷上去的这层水泥基，恰恰是整个防水体系最薄弱的一环。它不但帮不了你，还会把后面所有好材料一起拖下水。

两种材料，名字像，骨子里是两码事

"渗透结晶"这四个字，两种材料都有，但本质上是两种完全不同的东西。

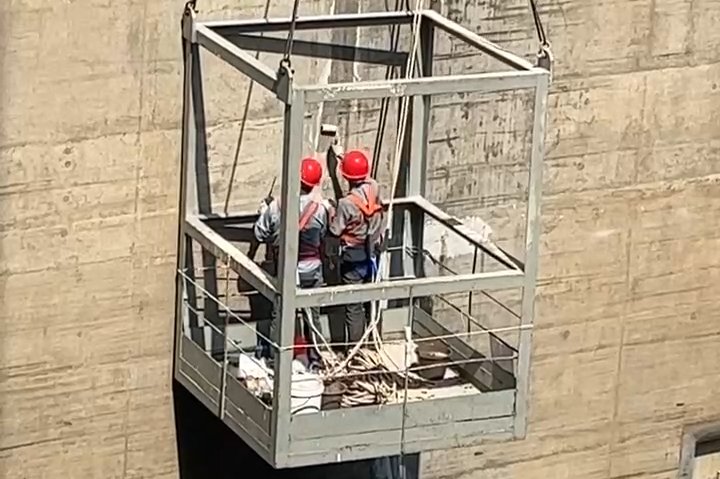

▲ 三峡大坝北线 · 混凝土裂缝处理现场

水泥基渗透结晶防水涂料：粉状，执行标准 GB18445(对应 C 型指标)。活性物质、硅酸根离子，跟水泥、砂子混在一起，加水拌成浆料涂刷。固化后在表面形成水泥基涂层，活性物质再慢慢往内部渗透，与游离钙离子反应生成水化硅酸钙结晶，堵塞毛细孔。

水性渗透结晶防水材料：液体，执行标准 JC/T1018.没有水泥，没有砂子，就是活性物质和硅酸根离子溶在水里。涂在表面，百分之百全部渗进去，表面不留任何涂层。

名字只差两个字，用法天差地别。

第一个要命点：粘结强度，差出一个量级

水泥基渗透结晶涂料，GB18445 要求的粘结强度只有 1.0 兆帕。这个数字，放在防水体系里低得可怜。

后面要做的防水砂浆、负压防水层，粘结强度基本都是 2～3 兆帕起步。环氧树脂跟混凝土基层本来能粘到 3 兆帕——但它中间隔了一层水泥基涂层，而这层涂层跟混凝土只有 1.0 兆帕的粘结力。

整个体系最薄弱的环节，就是这 1.0 兆帕。

相当于一根铁链拴在墙上：铁链本身能扛十吨，墙上那个挂钩只能扛一吨。最后断的，是挂钩，不是铁链。

水性渗透结晶材料不存在这个问题：它百分之百渗进去了，表面没有水泥壳。后面做防水砂浆、做环氧树脂，直接作用在混凝土基层上，粘结强度该多少就是多少。中间没有接力棒，就没有掉棒的风险。

第二个要命点：渗透深度，2～3 毫米 vs 30 毫米以上

水泥基渗透结晶涂料，表面那层水泥壳束缚着活性物质，很难往深处走。渗透深度只有 表面 2～3 毫米——你拿砂纸轻轻一磨就没了。渗透进去的活性物质有限，能生成的结晶体就有限，堵毛细孔的效果大打折扣。

水性渗透结晶材料没有水泥壳束缚，本身又是 纳米级尺寸，活性物质百分之百渗进去，渗透深度能达到 30 毫米以上。

30 毫米厚的混凝土防水层，跟 2～3 毫米的薄壳，效果不在一个量级。一个是把混凝土本体变成了防水层，一个只是在表面糊了一层薄壳。

第三个要命点：养护与抗碱，水泥基的先天短板

水泥基渗透结晶涂料对养护要求极高。养护不及时，那层薄薄的水泥壳就开裂、粉化、脱壳。

更麻烦的是：水泥基材料 不抗碱。混凝土一旦局部渗漏导致返碱，碱会把水泥基涂层拱出来。涂层一拱，整个负压防水体系就失效了。

水性渗透结晶材料完全没有水泥壳，不存在养护问题，也不怕返碱。

结论：负压防水，水性渗透结晶是唯一解

别墅地下室负压防水，只要你想用渗透结晶材料来加强混凝土结构自防水——水性渗透结晶材料是最佳选择，也是唯一选择。

水泥基渗透结晶涂料不是不能用。它在迎水面、在正压防水场景里，有它的价值。

但在负压防水这种对粘结强度和渗透深度要求极高的场景里，它那层只有 1.0 兆帕粘结强度的水泥壳，就是整个防水体系的阿喀琉斯之踵。

选材料，不是看它叫什么名字，

是看它在你这个场景里，到底是主力还是短板。

主力能扛事，短板会坏事。

出处：原创 · 砼界张博 · 2026-10-14 · 河南(已获授权转载，重排版)
