科洛地下综合管廊结构自防水系统介绍

1、地下综合管廊的基本要求
 2、综合管廊传统防水方案及弊端
 3、科洛解决方案及优势

地下综合管廊>

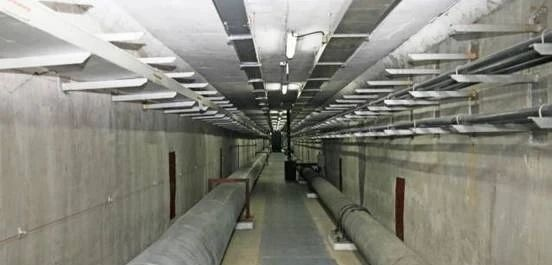

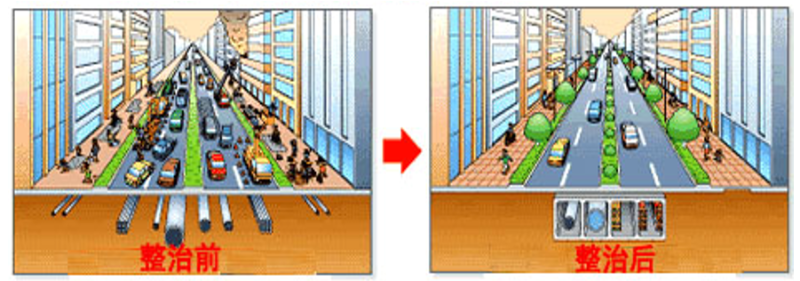

是建设在城市地下，用于集中敷设电力、通信、广播电视、给水等市政管线的公共隧道。可有效杜绝“拉链马路”，便于各类管线抢修、维修、改造等。

地下综合管廊的基本要求

管廊防水设计等级

 根据《城市综合管廊工程技术规范》（GB 50838—2015）和《地下工程防水技术规范》（GB 50108—2008）的要求，综合管廊地下结构防水等级不低于二级。

设防是一级还是二级？

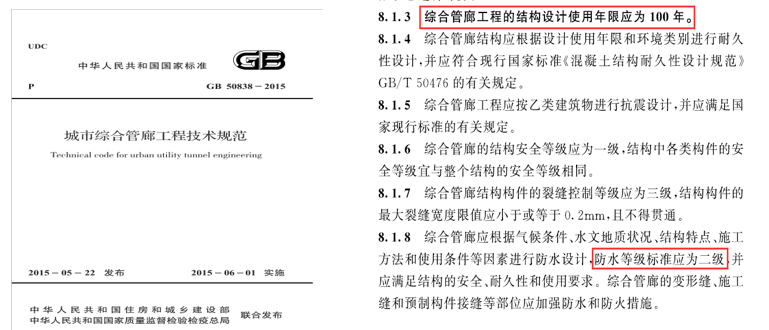

按照《城市综合管廊工程技术规范》（GB 50838—2015）规定，管廊防水依据现行国家《地下工程防水技术规范》（GB 50108—2008）不低于二级防水等级要求进行设防。
基于管廊结构设计寿命为100年，应该属于特别重要建筑，而民用建筑的地下室尚且按照防水等级一级进行设防，所以，综合管廊防水等级按照二级设防偏低，与结构设计寿命100年不相适应。同时考虑管廊全寿命周期费用最优的要求，管廊要达到结构设计使用年限100年，按照二级设防是属于明显设防等级偏低，不满足管廊防水设防要求。防水应按一级标准进行设防，满足结构耐久性要求。

综合管廊防水设防原则

以混凝土结构自防水为根本，以接缝防水为重点，采取减少结构混凝土裂缝发生的措施，增加防水混凝土的密实、抗渗性能和耐久性能；以变形缝、施工缝等接缝防水为重点。

综合管廊防水工程自防水混凝土要求

主体结构自防水混凝土

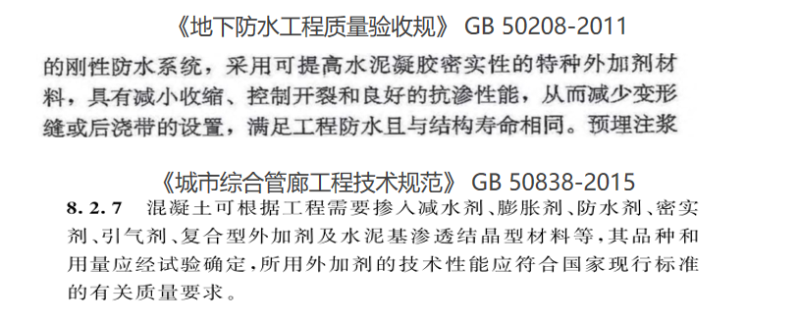

结构自防水技术是在外加剂技术发展的基础上发展起来的,因此在防水剂的选用上要注意以下几点:
1.选用能提高混凝土和易性好的防水剂
蜂窝
2.选用抗裂性能好的防水剂,慎使用收缩率比较高的防水剂。

结构自防水的3大误区

一是“结构防水”技术要求的定位误区，设计师在防水方面提出的技术指标只是抗渗等级，即抗渗等级达到P8就行了。事实上混凝土只要产生了裂缝，渗漏是必然的。因此“结构防水”必须以抗裂为前提。
二是“结构防水”的投入成本误区，一般应用在“结构防水”方面的外加剂费用，大部分工程管理者认为采用了“结构防水”，增大了工程成本。
 三是“结构防水”应用的防水材料误区，传统的“结构防水”使用的防水材料是膨胀剂。在技术方面，混凝土膨胀剂主要作用机理是通过自身体积的膨胀来补偿混凝土的收缩，从而达到混凝土抗裂的目的。但实验表明，膨胀剂膨胀的时间与混凝土收缩的时间不同步，不能有效起到抗裂的作用。因此，现在普遍使用的膨胀剂（假膨胀剂更是不值一提），不能真正有效解决建筑工程结构混凝土的抗裂和防水问题，继而依赖混凝土的外防水。
因此提高建筑物结构混凝土的抗裂和抗渗性能，是根治建筑物渗漏的关键。

提高混凝土密实度的重要性

其次提高混凝土结构密实度是提高混凝土结构表层的抗渗性，阻止环境中的有害介质侵蚀混凝土，使混凝土构筑物得到有效防护。
影响混凝土耐久性的四个主要因素与混凝土的孔隙率、有水介质的存在有着密不可分的关系。
 地下水对地下工程的混凝土结构、钢筋侵蚀破坏也是一个不容忽视的问题，所以要提高混凝土密实度

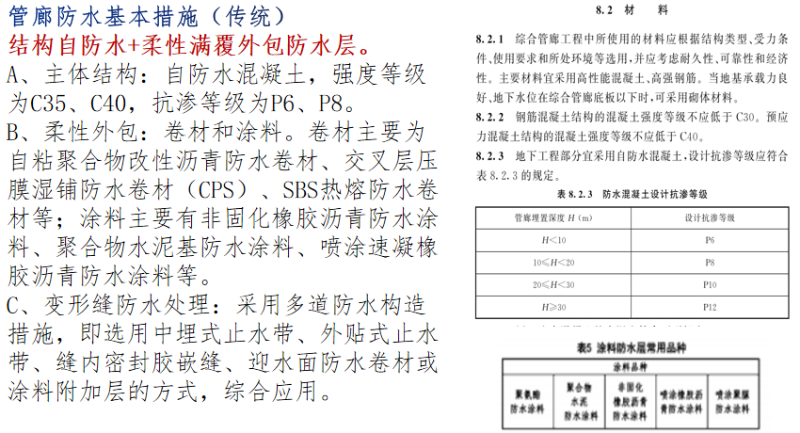

综合管廊防水工程传统解决方案

传统防水解决弊端

1、材料容易老化

2、搭接处容易失效

3、没有从源头解决混凝开裂和密实度问题

科洛结构自防水系统优势

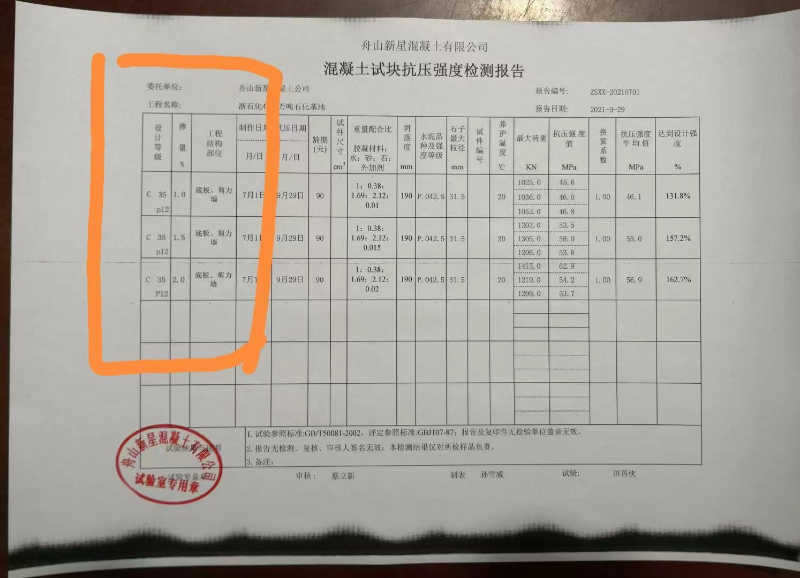

科洛抗裂剂强度验证

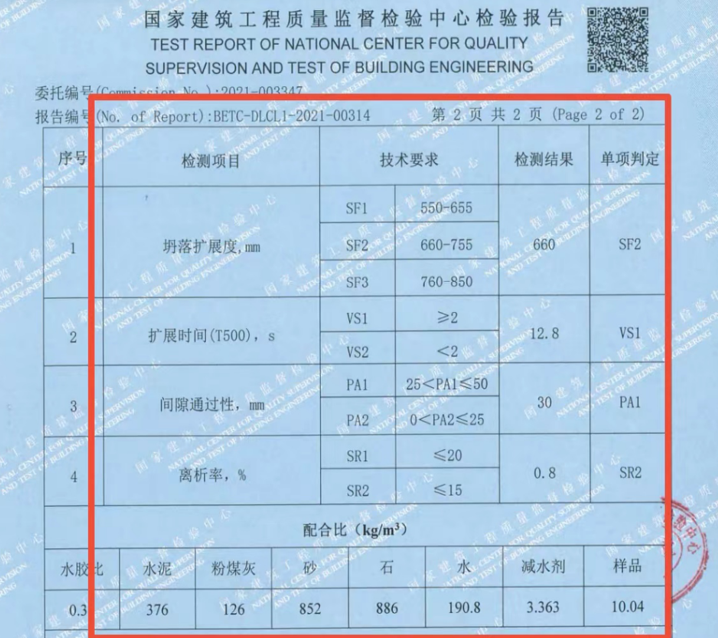

和易性验证：可达到自密实混凝土（有效避免蜂窝、孔洞、麻面问题

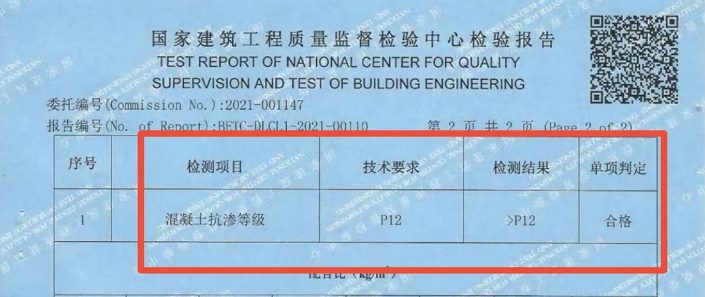

抗渗等级验证，达到P12

耐久性验证，可达到100年使用寿命

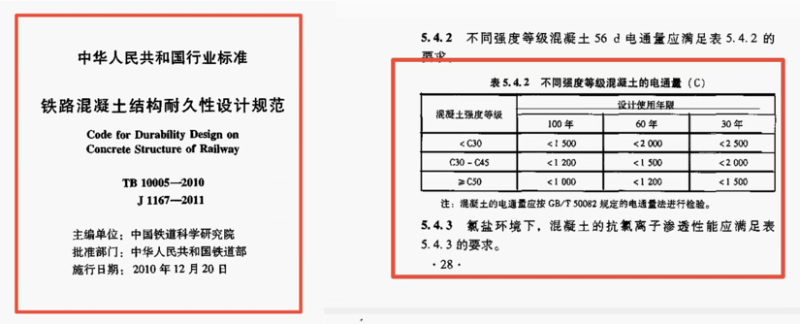

铁路混凝土耐久设计规范

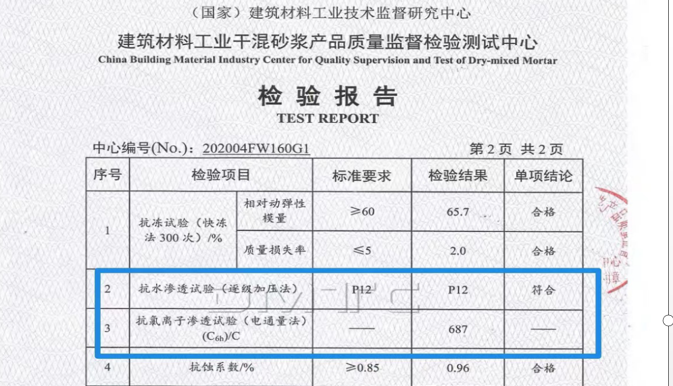

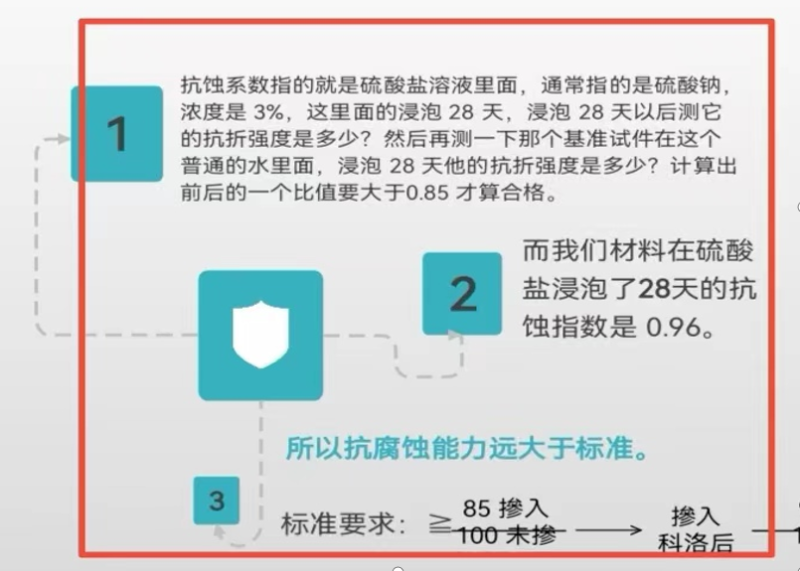

抗腐蚀能力验证

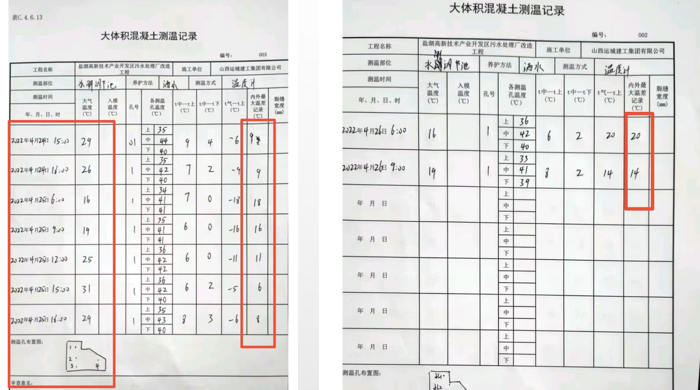

温度裂缝控制能力验证

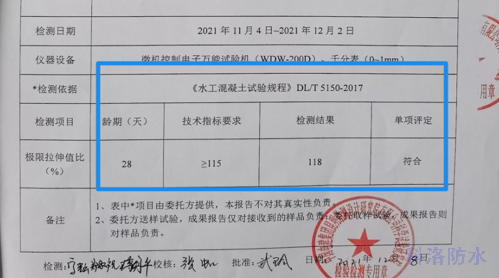

极限拉伸能力验证

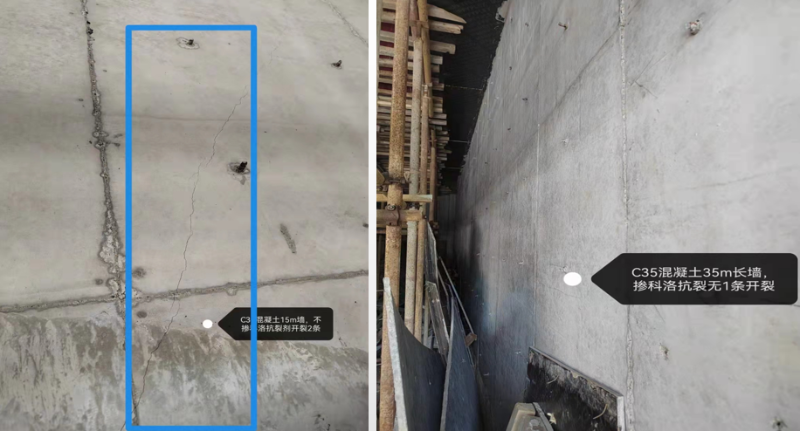

抗裂效果对比

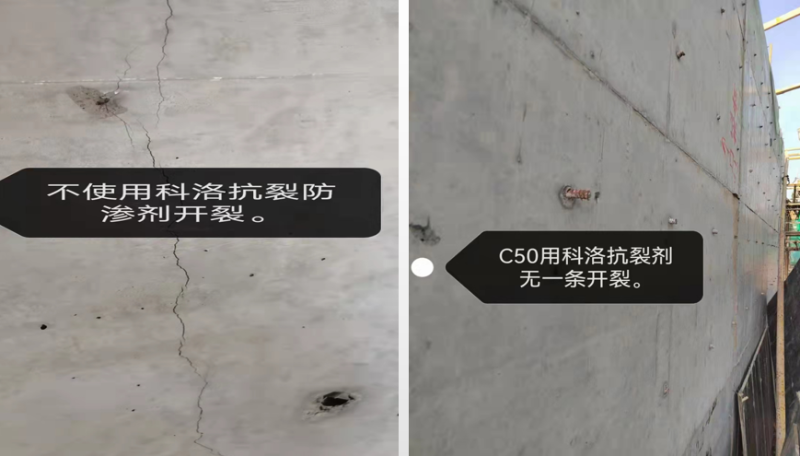

抗裂效果对比

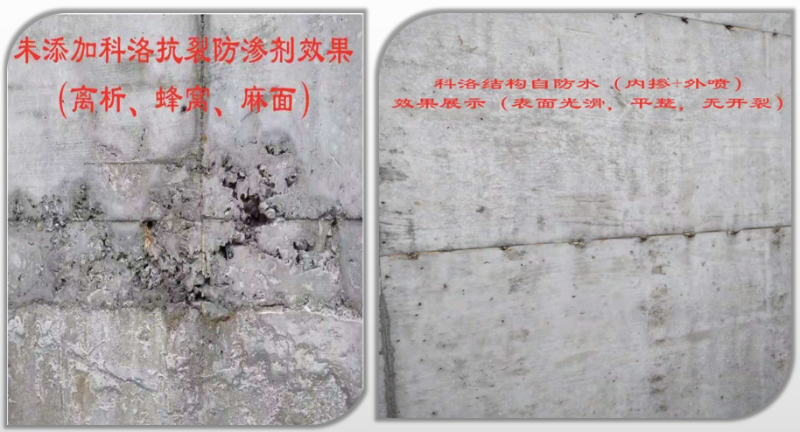

抗蜂窝、孔洞、麻面能力展示

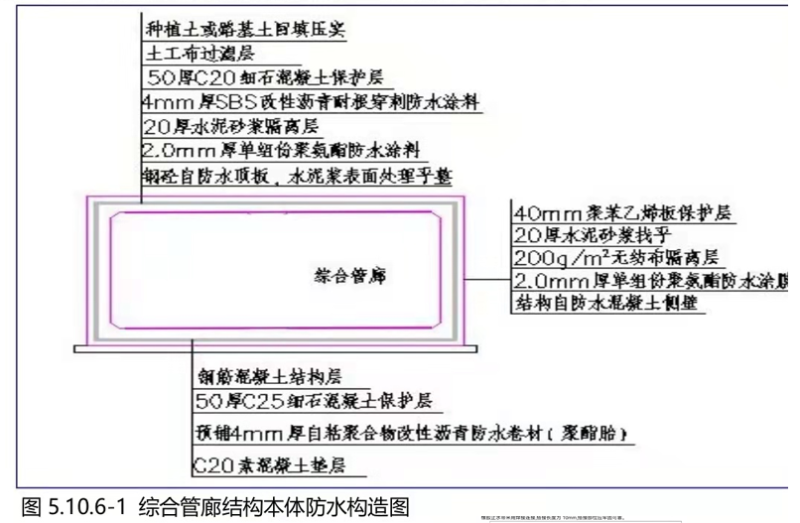

综合管廊结构本体防水构造图
